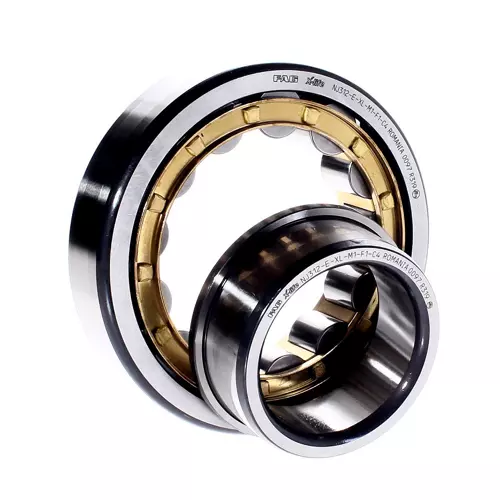

FAG NJ312-E-XL-M1-F1-C4轴承代号说明
N
J
3
1
2
-
E
-
X
L
-
M
1
-
F
1
-
C
4
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
3：直径系列：3系列
12：内径：60 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-F1：牵引电动机用圆柱滚子轴承
-C4：C4 游隙（大于 C3 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
3：
直径系列：3系列
12：
内径：60 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-F1：
牵引电动机用圆柱滚子轴承
-C4：
C4 游隙（大于 C3 游隙）
FAG NJ312-E-XL-M1-F1-C4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 130 mm | 外径 |
| B | 31 mm | 宽度 |
| Cr | 177,000 N | 径向额定动载荷 |
| C0r | 157,000 N | 径向额定静载荷 |
| Cur | 29,000 N | 径向疲劳极限载荷 |
| nG | 9,600 1/min | 极限转速 |
| nϑr | 5,200 1/min | 参考转速 |
| 2.031 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 2.1 mm | 最小倒角尺寸 |
| s | 1.8 mm | 轴向位移 |
| E | 115 mm | 外圈滚道直径 |
| F | 77 mm | 内圈滚道直径 |
| D1 min | 109.62 mm | 外圈最小挡边直径 |
| d1 | 84.35 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 72 mm | 轴肩最小直径 |
| da max | 75 mm | 轴肩最大直径 |
| Da max | 118 mm | 壳肩最大直径 |
| dc min | 86 mm | 最小轴肩 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ312-E | L型垫圈 | |
FAG NJ312-E-XL-M1-F1-C4轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
