FAG NNU4922-S-K-M-SP#E轴承代号说明
N
N
U
4
9
2
2
-
S
-
K
-
M
-
S
P
#
E
NNU：双列圆柱滚子轴承（外圈带挡边型）
4：宽度系列：4系列
9：直径系列：9系列
22：内径：110 mm
-S：外圈带润滑油槽和润滑油孔
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

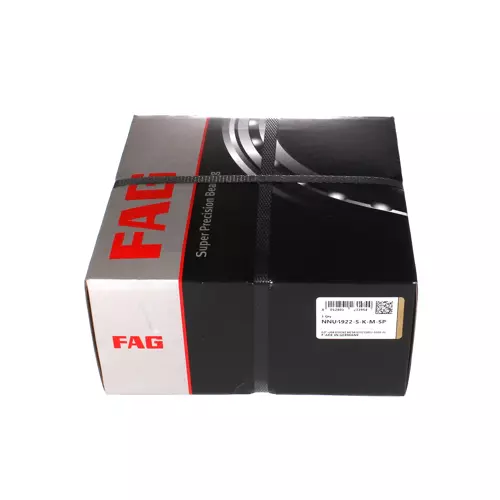

#E：单个纸盒包装
NNU：
双列圆柱滚子轴承（外圈带挡边型）
4：
宽度系列：4系列
9：
直径系列：9系列
22：
内径：110 mm
-S：
外圈带润滑油槽和润滑油孔
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
#E：
单个纸盒包装
FAG NNU4922-S-K-M-SP#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 150 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 132,000 N | 径向额定动载荷 |
| C0r | 270,000 N | 径向额定静载荷 |
| Cur | 35,000 N | 径向疲劳极限载荷 |
| nG Grease | 5,400 1/min | 极限转速-脂润滑 |
| nG Oil | 6,300 1/min | 极限转速-油润滑 |
| 1.999 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.1 mm | 最小倒角尺寸 |
| F | 123 mm | 内圈滚道直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| ds | 3.2 mm | 润滑孔直径 |
| s | 2 mm | 轴向位移 |
| 安装参数 | ||
| da | 122 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 139 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
