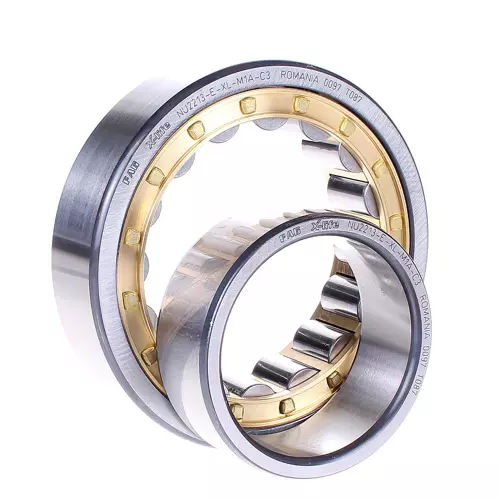

FAG NU2213-E-XL-M1A-C3轴承代号说明
N
U
2
2
1
3
-
E
-
X
L
-
M
1
A
-
C
3
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
13：内径：65 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1A：外圈挡边引导，两件式实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
13：
内径：65 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1A：
外圈挡边引导，两件式实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG NU2213-E-XL-M1A-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 120 mm | 外径 |
| B | 31 mm | 宽度 |
| Cr | 177,000 N | 径向额定动载荷 |
| C0r | 182,000 N | 径向额定静载荷 |
| Cur | 34,000 N | 径向疲劳极限载荷 |
| nG | 10,600 1/min | 极限转速 |
| nϑr | 4,100 1/min | 参考转速 |
| 1.56 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| s | 1.9 mm | 轴向位移 |
| E | 108.5 mm | 外圈滚道直径 |
| F | 78.5 mm | 内圈滚道直径 |
| D1 min | 104.34 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 74 mm | 轴肩最小直径 |
| da max | 77 mm | 轴肩最大直径 |
| db min | 81 mm | 最小轴肩 |
| Da max | 111 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| ra1 max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG NU2213-E-XL-M1A-C3轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
