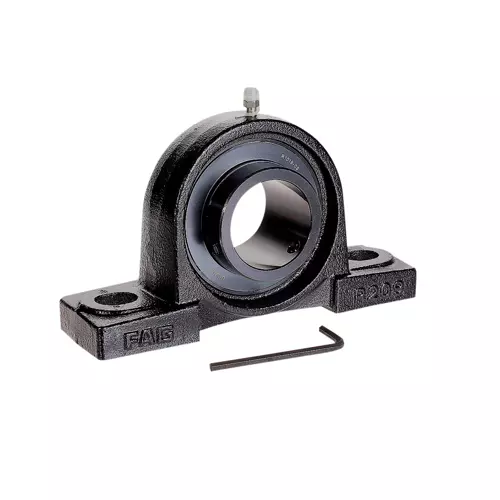

FAG UCP209-J7轴承代号说明
U
C
P
2
0
9
-
J
7
UC：外球面球轴承，内圈内孔为标准圆柱形
P：双螺栓立式轴承座
2：直径系列：2系列
09：内径代号，内径：45 mm
-J7：配合的公差域
UC：
外球面球轴承，内圈内孔为标准圆柱形
P：
双螺栓立式轴承座
2：
直径系列：2系列
09：
内径代号，内径：45 mm
-J7：
配合的公差域
FAG UCP209-J7轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| L | 190 mm | 总长度 |
| H2 | 106 mm | 高度 |
| 2.291 kg | 重量 | |
| 尺寸参数 | ||
| H | 54 mm | 轴距 |
| A | 54 mm | 宽度（基座） |
| H1 | 20 mm | 高度（基座） |
| B | 49.2 mm | 宽度 |
| S1 | 30.2 mm | 滚道到锁环的距离 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 146 mm | 固定孔距 |
| N | 17 mm | 宽度（锁） |
| N1 | 21 mm | 长度（锁） |
| 附加附件 | ||
| P209 | 外壳 | |
| UC209 | 轴承型号 | |
