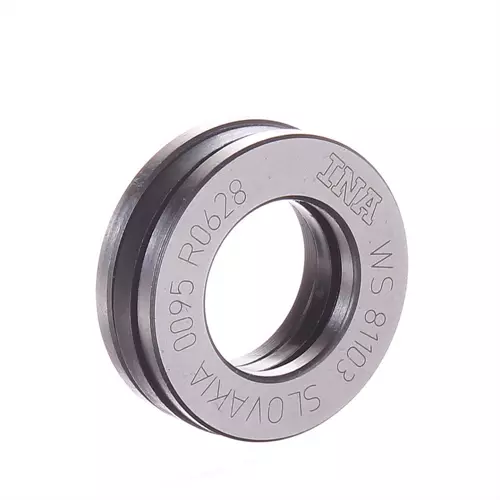

INA 81103-TV-A/-3轴承代号说明
8
1
1
0
3
-
T
V
-
A
/
-
3
8：推力圆柱滚子轴承
1：高度系列：1系列
1：直径系列：1系列
03：内径：17 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：改进的内部结构设计
/-3：公差范围
8：
推力圆柱滚子轴承
1：
高度系列：1系列
1：
直径系列：1系列
03：
内径：17 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
改进的内部结构设计
/-3：
公差范围
INA 81103-TV-A/-3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 30 mm | 外径 |
| T | 9 mm | 高度 |
| Ca | 15,800 N | 基本额定动载荷，轴向 |
| C0a | 33,500 N | 基本额定静载荷，轴向 |
| Cua | 4,700 N | 极限疲劳载荷，轴向 |
| nG | 12,300 1/min | 极限转速 |
| nϑr | 5,400 1/min | 参考转速 |
| 23.6 g | 重量 | |
| 尺寸参数 | ||
| D1 | 18 mm | 外壳垫圈内径 |
| d1 | 30 mm | 轴垫圈撕裂直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da min | 29 mm | 轴肩最小直径 |
| Da max | 18 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | 120 °C | 最低工作温度 |
| Tmax | -30 °C | 最高工作温度 |
| 附加附件 | ||
| K81103-TV | 轴向滚子和保持架组件 | |
| GS81103 | 外壳垫圈 | |
| WS81103 | 轴垫圈 | |
| LS1730 | 履带垫圈 | |
INA 81103-TV-A/-3轴承后缀
| 保持架 | TV | PA66制成的塑料保持架 |
INA 81103-TV-A/-3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA WS81103轴承 | ￥19.72元 | - | 79 |
| INA GS81103轴承 | ￥29元 | - | 2965 |
| INA K81103-TV-A/0-8轴承 | ￥61.48元 | - | 37 |
| INA K81103-TV-A轴承 | ￥74.24元 | - | 30 |
| INA K81103-TV轴承 | ￥81.2元 | - | 30 |
| INA 81103-TV#K5N轴承 | ￥91.64元 | - | 150 |
| INA K81103TNA/-2轴承，货期1-3周 | ￥110.2元 | - | 1 |
| INA K81103-TV-A/-3轴承，货期1-3周 | ￥114.84元 | - | 3 |
