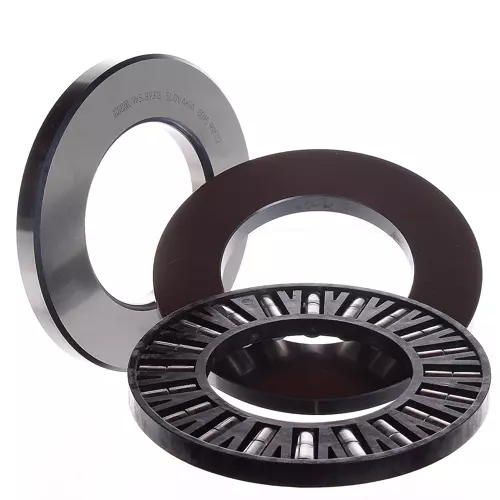

INA 89313-TV轴承代号说明
8
9
3
1
3
-
T
V
8：推力圆柱滚子轴承
9：高度系列：9系列
3：直径系列：3系列
13：内径：65 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
8：
推力圆柱滚子轴承
9：
高度系列：9系列
3：
直径系列：3系列
13：
内径：65 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
INA 89313-TV轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 115 mm | 外径 |
| T | 30 mm | 高度 |
| Ca | 194,000 N | 基本额定动载荷，轴向 |
| C0a | 670,000 N | 基本额定静载荷，轴向 |
| Cua | 59,000 N | 极限疲劳载荷，轴向 |
| nG | 3,200 1/min | 极限转速 |
| nϑr | 1,330 1/min | 参考转速 |
| 1.31 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 67 mm | 外壳垫圈内径 |
| d1 | 115 mm | 轴垫圈撕裂直径 |
| B | 30 mm | 宽度 |
| rmin | 1.1 mm | 最小倒角尺寸 |
| Dc1 | 65 mm | 保持架孔径 |
| 安装参数 | ||
| da | 113 mm | 轴肩最小直径 |
| Da | 71 mm | 壳肩最大直径 |
| ra | 1.1 mm | 凹槽半径 |
| 附加附件 | ||
| K89313-TV | 轴向滚子和保持架组件 | |
| GS89313 | 外壳垫圈 | |
| WS89313 | 轴垫圈 | |
INA 89313-TV轴承后缀
| 保持架 | TV | PA66制成的塑料保持架 |
