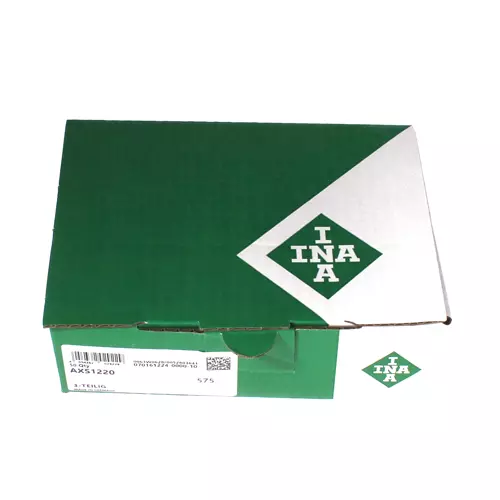

INA AXS1220轴承代号说明
A
X
S
1
2
2
0
AXS：45度角斜面推力滚针与保持架组件
12：内径代号，参考内径：12 mm
20：外径代号，参考外径：20 mm
AXS：
45度角斜面推力滚针与保持架组件
12：
内径代号，参考内径：12 mm
20：
外径代号，参考外径：20 mm
INA AXS1220轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 20 mm | 外径 |
| H | 3 mm | 高度 |
| max | -0.24 mm | 最大公差高度 |
| min | -0.44 mm | 最小公差高度 |
| α | 60 ° | 接触角 |
| ca | 3,400 N | 基本额定动载荷，轴向 |
| C0a | 7,800 N | 基本额定动载荷，轴向 |
| 3 g | 重量 | |
| 尺寸参数 | ||
| da | 12.2 mm | 以轴为中心 |
| max | -0.05 mm | 壳体的最大对中公差 |
| min | -0.15 mm | 壳体的最小对中公差 |
| Da | 20.2 mm | 以外壳为中心 |
| max | 0.15 mm | 轴的最大对中公差 |
| min | 0.05 mm | 轴的最小对中公差 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
