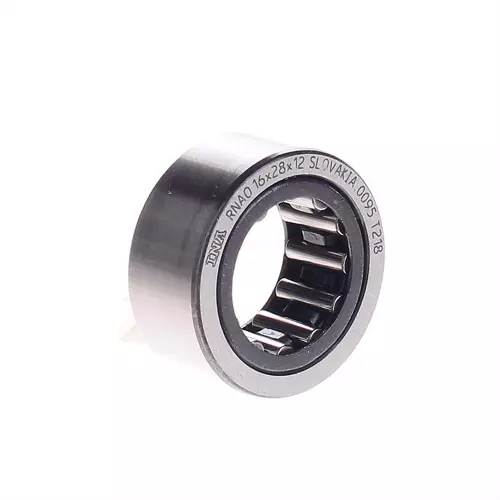

INA RNAO16X28X12轴承代号说明
R
N
A
O
1
6
X
2
8
X
1
2
R：无内圈
NAO：无引导档边型滚针轴承
16：内径代号，参考内径：16 mm
X：分隔符
28：外径代号，参考外径：28 mm
X：分隔符
12：宽度代号，参考宽度：12 mm
R：
无内圈
NAO：
无引导档边型滚针轴承
16：
内径代号，参考内径：16 mm
X：
分隔符
28：
外径代号，参考外径：28 mm
X：
分隔符
12：
宽度代号，参考宽度：12 mm
INA RNAO16X28X12轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 16 mm | 下滚子直径 |
| D | 28 mm | 外径 |
| C | 12 mm | 外圈宽度 |
| Cr | 11,500 N | 径向额定动载荷 |
| C0r | 12,500 N | 径向额定静载荷 |
| Cur | 1,810 N | 径向极限疲劳载荷 |
| nG | 22,900 1/min | 极限转速 |
| nϑr | 15,900 1/min | 参考转速 |
| 30.85 g | 重量 | |
| 尺寸参数 | ||
| E | 22 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 16.4 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 21.6 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 22.3 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
