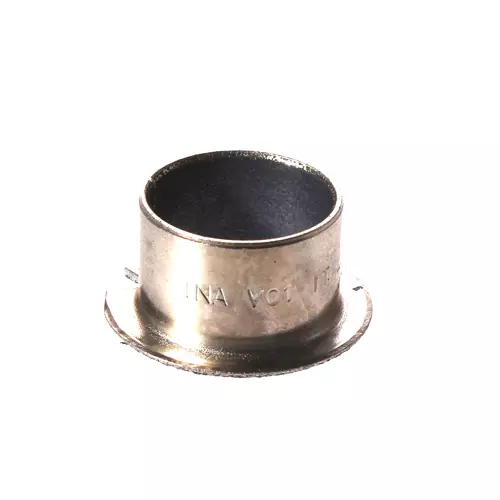

INA EGF16120-E40-B轴承代号说明
E
G
F
1
6
1
2
0
-
E
4
0
-
B
EGF：金属制法兰衬套
16：内径代号，内径：16 mm
120：宽度代号，宽度：12 mm
-E40：免维护滑动层
-B：青铜背衬
EGF：
金属制法兰衬套
16：
内径代号，内径：16 mm
120：
宽度代号，宽度：12 mm
-E40：
免维护滑动层
-B：
青铜背衬
INA EGF16120-E40-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Di | 16 mm | 内径 |
| Do | 18 mm | 外径 |
| Dfl | 24 mm | 法兰外径 |
| B | 12 mm | 宽度 |
| Cr | 22,400 N | 径向额定动载荷 |
| C0r | 40,000 N | 径向额定静载荷 |
| Ca | 19,400 N | 基本额定动载荷，轴向 |
| C0a | 34,600 N | 基本额定静载荷，轴向 |
| 5.696 g | 重量 | |
| 尺寸参数 | ||
| sfl | 1 mm | 法兰厚度 |
| Rmax | 1 mm | 最大半径 |
| f | 0.6 mm | 外倒角 |
| Fi max | 0.6 mm | 最大内边缘断裂 |
| Fi min | 0.1 mm | 最小内边缘断裂 |
| s3 | 1 mm | 内壁厚度 |
| Dfl OT | 0.5 mm | 法兰外径，上公差 |
| Do OT | 0.065 mm | 外径，上公差 |
| Dfl UT | -0.5 mm | 法兰外径，下公差 |
| Do UT | 0.03 mm | 外径，下公差 |
| BOT | 0.25 mm | 宽度，上公差 |
| BUT | -0.25 mm | 宽度，下公差 |
| sfl OT | 0.05 mm | 法兰厚度，上公差 |
| sfl UT | -0.2 mm | 法兰厚度，下公差 |
| fOT | 0.4 mm | 外倒角，上公差 |
| fUT | -0.4 mm | 外倒角，下公差 |
| 工作温度 | ||
| Tmin | -200 °C | 最低工作温度 |
| Tmax | 280 °C | 最高工作温度 |
INA EGF16120-E40-B轴承后缀
| 滑动层材料 | E40 | 免维护滑动层E40 |
| 背衬材质 | 钢 |
