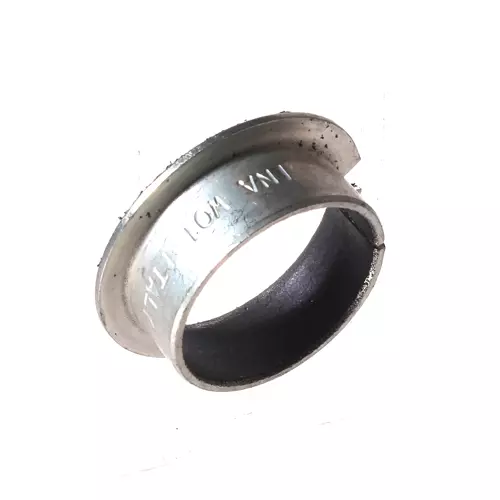

INA EGF25115-E40-Y轴承代号说明
E
G
F
2
5
1
1
5
-
E
4
0
-
Y
EGF：金属制法兰衬套
25：内径代号，内径：25 mm
115：宽度代号，宽度：11.5 mm
-E40：免维护滑动层
-Y：产地：意大利
EGF：
金属制法兰衬套
25：
内径代号，内径：25 mm
115：
宽度代号，宽度：11.5 mm
-E40：
免维护滑动层
-Y：
产地：意大利
INA EGF25115-E40-Y轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Di | 25 mm | 内径 |
| Do | 28 mm | 外径 |
| Dfl | 35 mm | 法兰外径 |
| B | 11.5 mm | 宽度 |
| Cr | 29,800 N | 径向额定动载荷 |
| C0r | 53,100 N | 径向额定静载荷 |
| Ca | 29,000 N | 基本额定动载荷，轴向 |
| C0a | 51,800 N | 基本额定静载荷，轴向 |
| 13.182 g | 重量 | |
| 尺寸参数 | ||
| sfl | 1.5 mm | 法兰厚度 |
| Rmax | 1.5 mm | 最大半径 |
| f | 0.6 mm | 外倒角 |
| Fi max | 0.7 mm | 最大内边缘断裂 |
| Fi min | 0.1 mm | 最小内边缘断裂 |
| s3 | 1.5 mm | 内壁厚度 |
| Dfl OT | 0.5 mm | 法兰外径，上公差 |
| Do OT | 0.075 mm | 外径，上公差 |
| Dfl UT | -0.5 mm | 法兰外径，下公差 |
| Do UT | 0.035 mm | 外径，下公差 |
| BOT | 0.25 mm | 宽度，上公差 |
| BUT | -0.25 mm | 宽度，下公差 |
| sfl OT | 0.05 mm | 法兰厚度，上公差 |
| sfl UT | -0.2 mm | 法兰厚度，下公差 |
| fOT | 0.4 mm | 外倒角，上公差 |
| fUT | -0.4 mm | 外倒角，下公差 |
| 工作温度 | ||
| Tmin | -200 °C | 最低工作温度 |
| Tmax | 280 °C | 最高工作温度 |
INA EGF25115-E40-Y轴承后缀
| 滑动层材料 | E40 | 免维护滑动层E40 |
| 背衬材质 | 钢 |
INA EGF25115-E40-Y轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA EGF25115-E40轴承，货期2-3周 | ￥16.24元 | - | 200 |
