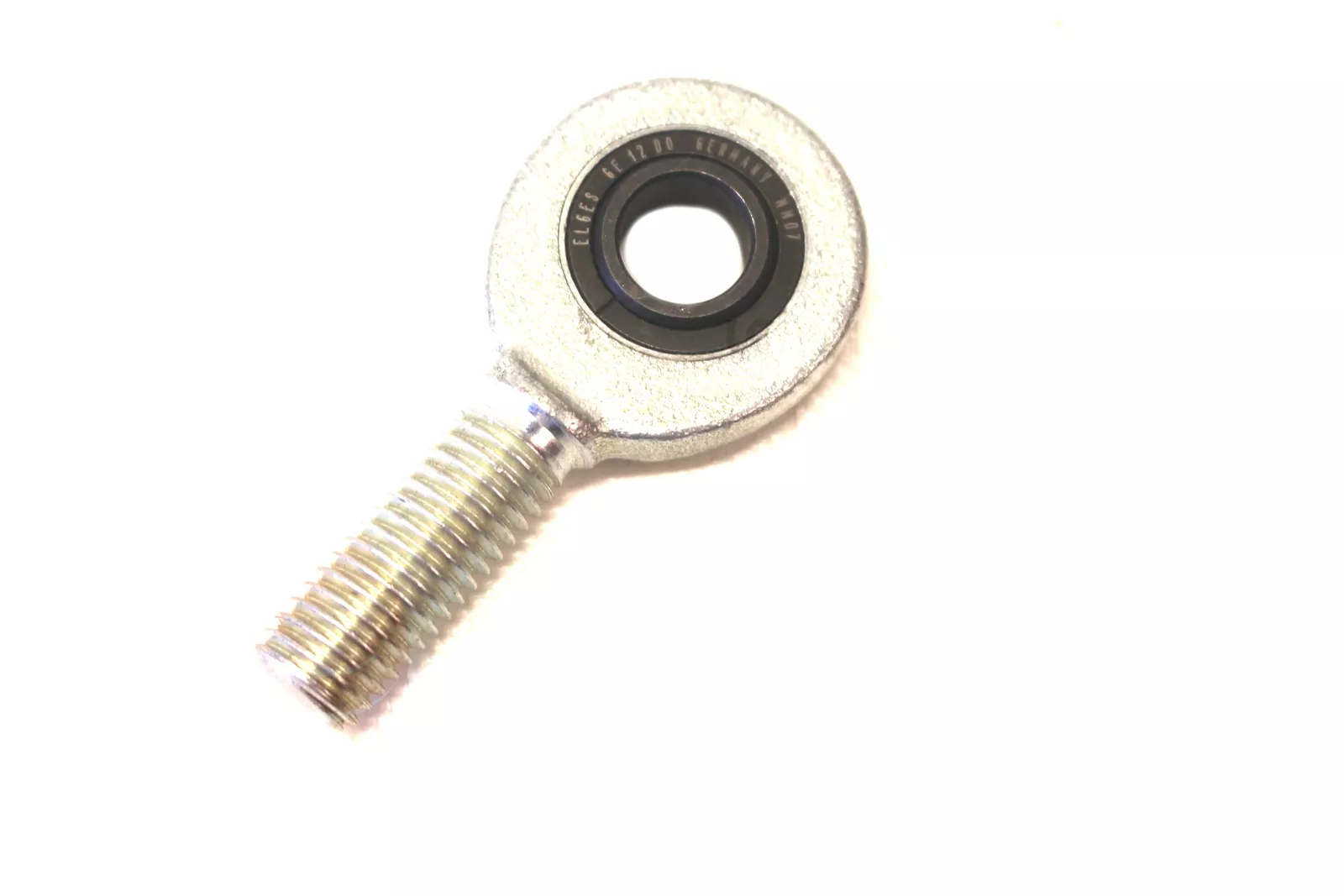

INA GAR12-DO轴承代号说明
G
A
R
1
2
-
D
O
G：杆端关节轴承
A：外螺纹
R：右旋螺纹
12：内径代号，关节轴承内径：12 mm
-DO：需维护关节轴承，ISO12240-1 标准
G：
杆端关节轴承
A：
外螺纹
R：
右旋螺纹
12：
内径代号，关节轴承内径：12 mm
-DO：
需维护关节轴承，ISO12240-1 标准
INA GAR12-DO轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 轴承内径 |
| D | 22 mm | 轴承外径 |
| B | 10 mm | 带内圈 |
| Cr | 10,800 N | 径向额定动载荷 |
| C0r | 30,200 N | 径向额定静载荷 |
| 77.5 g | 重量 | |
| 尺寸参数 | ||
| dK | 18 mm | 滚珠直径 |
| d1 | 14.9 mm | 内圈外法兰直径 |
| d2 | 34 mm | 外入口直径 |
| d3 | M12 | 螺纹尺寸 |
| h | 54 mm | 外螺纹杆柄长 |
| C1 | 8 mm | 杆端宽度 |
| α | 11 ° | 倾角 |
| l1 | 28 mm | 外螺纹头柄长 |
| l2 | 71 mm | 外螺纹头总长度 |
| l7 | 18 mm | 带轴启动的远程钻孔 |
| Gr | 0,023 - 0,068 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.008 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GAR12-DO轴承后缀
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
