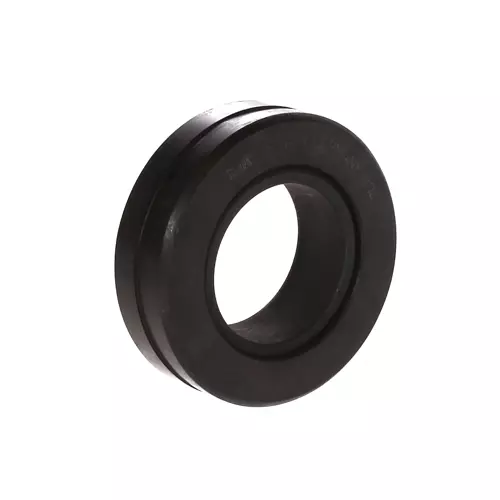

INA GE30-SX轴承代号说明
G
E
3
0
-
S
X
GE：向心关节轴承
30：内径代号，公称内径：30 mm，若为英制，请参见尺寸表
-SX：需维护角接触关节轴承
GE：
向心关节轴承
30：
内径代号，公称内径：30 mm，若为英制，请参见尺寸表
-SX：
需维护角接触关节轴承
INA GE30-SX轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 轴承内径 |
| D | 55 mm | 轴承外径 |
| T | 17 mm | 高度 |
| Cr | 64,600 N | 径向额定动载荷 |
| C0r | 323,000 N | 径向额定静载荷 |
| 0.21 kg | 重量 | |
| 尺寸参数 | ||
| dK | 50 mm | 滚珠直径 |
| d2 | 45 mm | 连接测量内圈 |
| D1 | 36.1 mm | 外壳垫圈内径 |
| B | 16 mm | 内圈宽度 |
| C | 16 mm | 外圈宽度 |
| s | 2 mm | 平面间距 |
| A | 8.5 mm | 内孔润滑距离 |
| α | 2.3 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.016 mm | 外径，下公差 |
| TOT | 0.25 mm | 高度，上公差 |
| TUT | -0.25 mm | 高度，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.2 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 1 mm | 边缘间距 |
| r2smin | 0.3 mm | 边缘间距 |
| da max | 34.7 mm | 连接测量内圈 |
| Da min | 40.5 mm | 壳体连接直径 |
| Db min | 50.5 mm | 连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
