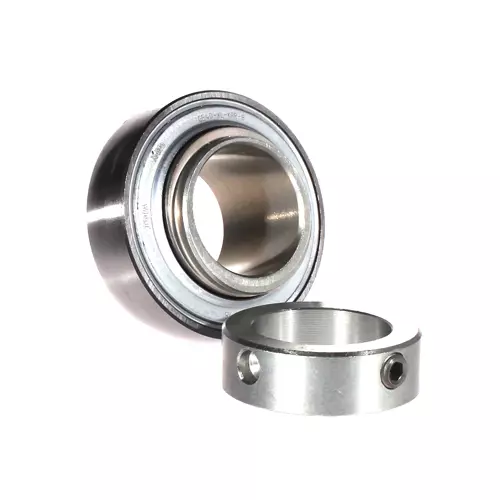

INA GE40-XL-KRR-B#EN轴承代号说明
G
E
4
0
-
X
L
-
K
R
R
-
B
#
E
N
G：带润滑孔的外球面球轴承
E：公制尺寸
40：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
#EN：包装代码
G：
带润滑孔的外球面球轴承
E：
公制尺寸
40：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
#EN：
包装代码
INA GE40-XL-KRR-B#EN轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| DSP | 80 mm | 外径 |
| B | 42.9 mm | 宽度 |
| B1 | 56.5 mm | 锁环总宽度 |
| nG Grease | 10,300 1/min | 极限转速-脂润滑 |
| Cr | 32,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 840 N | 径向极限疲劳载荷 |
| 0.73 kg | 重量 | |
| 尺寸参数 | ||
| C | 21 mm | 外圈宽度 |
| C2 | 23.5 mm | 密封总宽度 |
| S | 21.4 mm | 滚道距离 |
| d1 | 52.3 mm | 内圈挡边直径 |
| D1 | 68.3 mm | 密封件外径 |
| Ca | 6.4 mm | 到润滑孔的距离 |
| d3 | 58 mm | 外圈锁环/锁紧螺母 |
| W | 5 | 单元宽度 |
| 计算因素 | ||
| f | 13.6 | 计算因子 |
INA GE40-XL-KRR-B#EN轴承后缀
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
