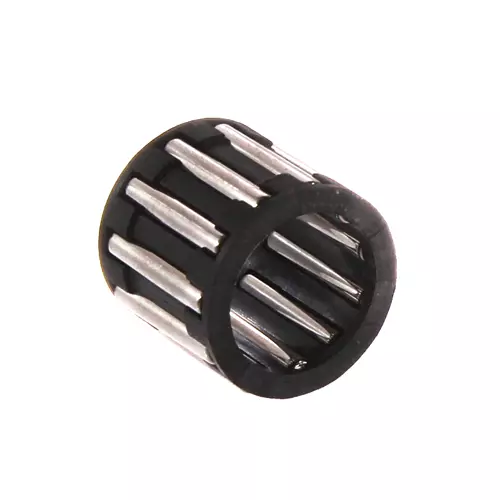

INA K10X14X10-TV/-1-3轴承代号说明
K
1
0
X
1
4
X
1
0
-
T
V
/
-
1
-
3
K：滚针与保持架组件
10：内径代号，内径：10 mm
X：分隔符
14：外径代号，外径：14 mm
X：分隔符
10：宽度代号，宽度：10 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
/-1-3：公差范围 -1-3 μm
K：
滚针与保持架组件
10：
内径代号，内径：10 mm
X：
分隔符
14：
外径代号，外径：14 mm
X：
分隔符
10：
宽度代号，宽度：10 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
/-1-3：
公差范围 -1-3 μm
INA K10X14X10-TV/-1-3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 10 mm | 滚针轴承内径 |
| Ew | 14 mm | 滚针轴承外径 |
| Bc | 10 mm | 宽度 |
| Cr | 5,800 N | 径向额定动载荷 |
| C0r | 6,000 N | 径向额定静载荷 |
| Cur | 730 N | 径向极限疲劳载荷 |
| nG | 29,000 1/min | 极限转速 |
| nϑr | 23,500 1/min | 参考转速 |
| 2.4 g | 重量 | |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA K10X14X10-TV/-1-3轴承后缀
| 保持架 | TV | 聚酰胺 |
INA K10X14X10-TV/-1-3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA K10X14X10-TV轴承 | ￥10.44元 | - | 100 |
| INA K10X14X10-TV/0-7轴承 | ￥13.92元 | - | 3971 |
| INA K10X14X10-TV/0-2轴承 | ￥32.48元 | - | 12 |
