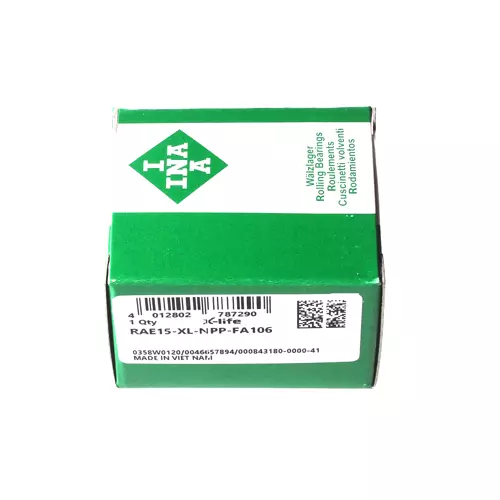

INA RAE15-XL-NPP-FA106轴承代号说明
R
A
E
1
5
-
X
L
-
N
P
P
-
F
A
1
0
6
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
15：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-FA106：轴承经特殊噪音测试
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
15：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-FA106：
轴承经特殊噪音测试
INA RAE15-XL-NPP-FA106轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 40 mm | 外径 |
| B | 19 mm | 宽度 |
| B1 | 28.6 mm | 锁环总宽度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 248 N | 径向极限疲劳载荷 |
| 0.12 kg | 重量 | |
| 尺寸参数 | ||
| C | 12 mm | 外圈宽度 |
| S | 6.5 mm | 滚道距离 |
| d2 | 23 mm | 内圈挡边密封直径 |
| d3 | 28.4 mm | 外圈锁环/锁紧螺母 |
| W | 3 mm | 单元宽度 |
| 计算因素 | ||
| f | 13 | 计算因子 |
INA RAE15-XL-NPP-FA106轴承后缀
| 密封 | NPP | 双面密封 |
| 制造说明 | FA106 | 经过特殊噪声测试的轴承 |
