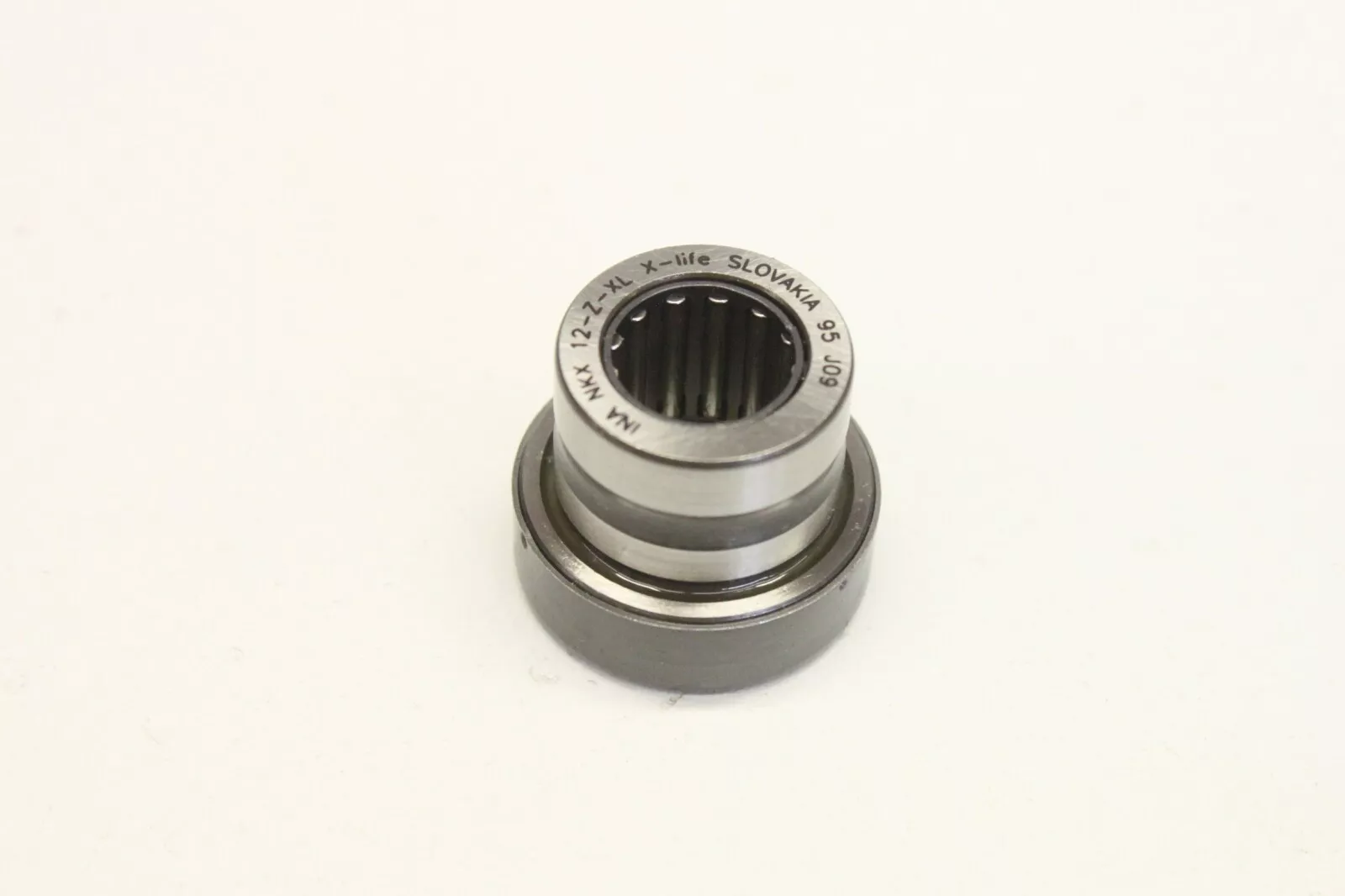

INA NKX12-Z-XL轴承代号说明
N
K
X
1
2
-
Z
-
X
L
NKX：滚针与推力球复合轴承，不带内圈
12：内径代号，内径：12 mm
-Z：带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：X-life 长寿命轴承标记
NKX：
滚针与推力球复合轴承，不带内圈
12：
内径代号，内径：12 mm
-Z：
带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：
X-life 长寿命轴承标记
INA NKX12-Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 12 mm | 内径 |
| D | 21 mm | 外径 |
| C | 23 mm | 高度 |
| Cr | 10,100 N | 径向额定动载荷 |
| C0r | 11,000 N | 径向额定静载荷 |
| Ca | 10,300 N | 基本额定动载荷，轴向 |
| C0a | 15,400 N | 基本额定静载荷，轴向 |
| Cur | 1,950 N | 径向极限疲劳载荷 |
| Cua | 760 N | 极限疲劳载荷，轴向 |
| nG | 11,000 1/min | 极限转速 |
| 42.73 g | 重量 | |
| 尺寸参数 | ||
| D1 max | 27.2 mm | 法兰最大外径 |
| D2 max | 27.2 mm | 法兰最大外径 |
| C1 | 9 mm | 轴向密封组件的宽度 |
| C1 | 6.5 mm | 到润滑孔的距离 |
| C2 | 6.5 mm | 到润滑孔的距离 |
| dw | 12 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 21.7 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR9X12X16-XL | 配套的内圈型号 | |
