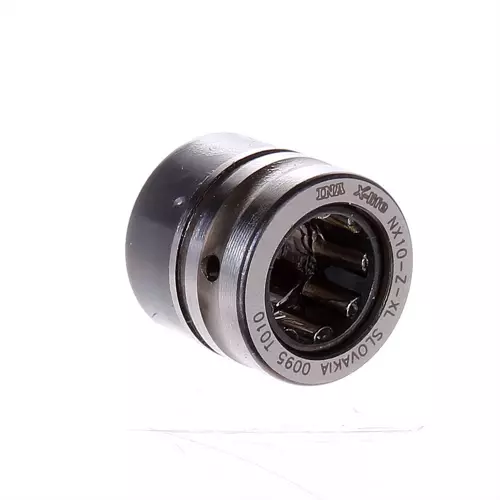

INA NX10-Z-XL轴承代号说明
N
X
1
0
-
Z
-
X
L
NX：滚针与推力球复合轴承
10：内径代号，内径：10 mm
-Z：带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：X-life 长寿命轴承标记
NX：
滚针与推力球复合轴承
10：
内径代号，内径：10 mm
-Z：
带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：
X-life 长寿命轴承标记
INA NX10-Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 10 mm | 内径 |
| D | 19 mm | 外径 |
| C | 18 mm | 高度 |
| Cr | 5,000 N | 径向额定动载荷 |
| C0r | 3,700 N | 径向额定静载荷 |
| Ca | 4,600 N | 基本额定动载荷，轴向 |
| C0a | 7,200 N | 基本额定静载荷，轴向 |
| Cur | 730 N | 径向极限疲劳载荷 |
| Cua | 330 N | 极限疲劳载荷，轴向 |
| nG | 11,000 1/min | 极限转速 |
| 21.3 g | 重量 | |
| 尺寸参数 | ||
| C1 | 4.7 mm | 到润滑孔的距离 |
| C2 | 4.7 mm | 到润滑孔的距离 |
| dw | 10 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 14.6 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| D1 | 21.9 mm | 卡环连接直径 |
| C2 | 10 mm | 带卡环的连接宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR6X10X10-IS1-XL | 配套的内圈型号 | |
| WR19, SW19 | 止动环 | |
