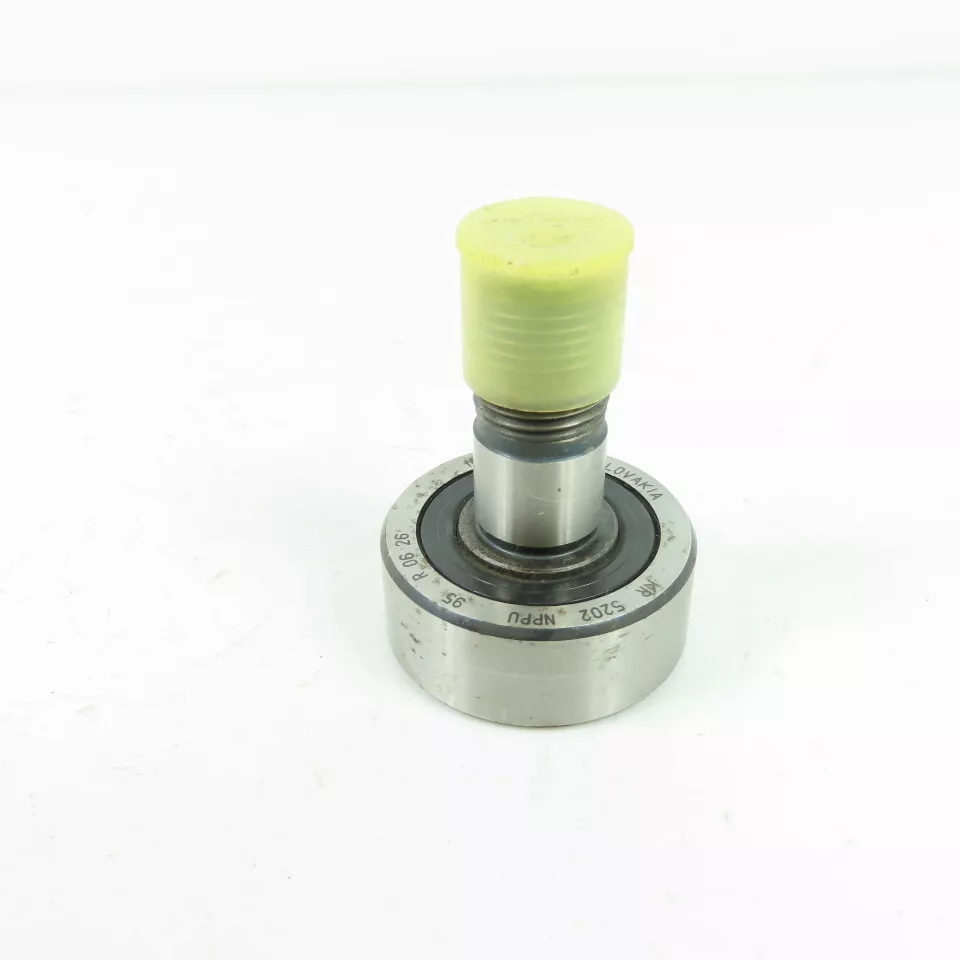

INA KR5202-2RS轴承代号说明
K
R
5
2
0
2
-
2
R
S
KR：螺栓型滚轮轴承
5：双列角接触球宽度系列
2：直径系列：2系列
02：内径代号，参考内径：15 mm
-2RS：两侧有轴向防护型接触唇式密封圈
KR：
螺栓型滚轮轴承
5：
双列角接触球宽度系列
2：
直径系列：2系列
02：
内径代号，参考内径：15 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
INA KR5202-2RS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 40 mm | 外径 |
| d1 | 16 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 53.2 mm | 宽度 |
| Cr w | 9,900 N | 径向额定动载荷 |
| C0r w | 6,400 N | 径向额定静载荷 |
| Cur w | 325 N | 径向极限疲劳载荷 |
| nD G | 7,000 1/min | 永久脂润滑转速 |
| 0.19 kg | 重量 | |
| 尺寸参数 | ||
| B1 max | 17 mm | 止推垫圈的最大宽度 |
| B2 | 36.5 mm | 螺栓/螺柱长度 |
| C | 15.9 mm | 外圈宽度 |
| C1 | 0.8 mm | 外环到止推垫圈的突出部分 |
| d2 | 20 mm | 止推垫圈的止推直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| G | M16X1,5 | 螺纹 |
| IG | 19 mm | 螺纹长度 |
| W | 8 mm | 单元宽度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| MA | 70 Nm | 螺母拧紧力矩 |
INA KR5202-2RS轴承后缀
| 密封 | 2RS | 两侧带唇形密封，具有轴向密封作用 |
| 外圈轮廓 | R500 | |
| 是否带再润滑设备 | 不带 | |
| 装配辅助工具 | 六角套筒 |
