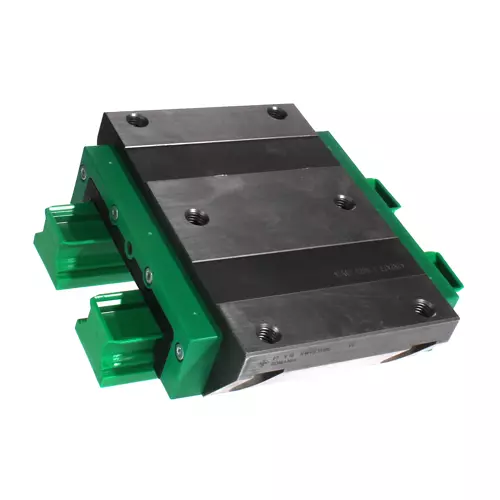

INA KWVE35-WL-V2-G3轴承代号说明
K
W
V
E
3
5
-
W
L
-
V
2
-
G
3
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
35：导轨大小：35 mm
-WL：加宽加长型滑块
-V2：预压等级 V2级
-G3：精度等级 G3级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
35：
导轨大小：35 mm
-WL：
加宽加长型滑块
-V2：
预压等级 V2级
-G3：
精度等级 G3级
INA KWVE35-WL-V2-G3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 50 mm | 系统高度 |
| B | 162 mm | 托架宽度 |
| L | 140.2 mm | 托架全长 |
| C | 47,500 N | 额定动载荷 |
| C | 100,000 N | 额定静载荷 |
| M0x | 5,550 Nm | 轴静态力矩额定值 X |
| M0y | 1,890 Nm | 轴静态力矩额定值 Y |
| M0z | 1,890 Nm | 轴静态力矩额定值 Z |
| 2.59 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 36 mm | |
| JB | 144 mm | |
| b | 90 mm | 宽轨 |
| A2 | 9 mm | |
| L1 | 109.8 mm | |
| JL | 80 mm | |
| H1 | 6.8 mm | |
| H4 | 16.3 mm | |
| H5 | 6.5 mm | |
| T5 | 13 mm | |
| T6 | 13 mm | |
| G2 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| K3 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 41 Nm | 最大拧紧力矩 |
| K6 | M8 | 固定螺钉（DIN ISO4762-12.9） |
| K6 MA | 41 Nm | 最大拧紧力矩 |
| D2 | 8.6 mm | |
| A3 | 14.3 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 6 mm | 润滑接头的最大允许螺钉深度 |
INA KWVE35-WL-V2-G3轴承后缀
| 尺码代码 | 35 | |
| 版本 | 版本 | |
| 托架设计 | WL | 宽的长托架及宽导轨 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
