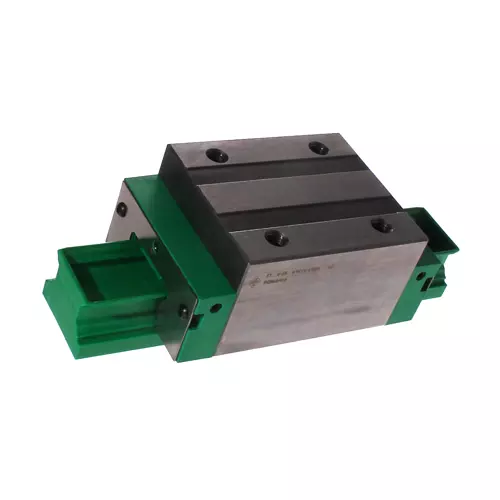

INA KWVE45-B-H-G1-V1轴承代号说明
K
W
V
E
4
5
-
B
-
H
-
G
1
-
V
1
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
45：导轨大小：45 mm
-B：系统版本 B
-H：加高型滑块
-G1：精度等级 G1级
-V1：预压等级 V1级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
45：
导轨大小：45 mm
-B：
系统版本 B
-H：
加高型滑块
-G1：
精度等级 G1级
-V1：
预压等级 V1级
INA KWVE45-B-H-G1-V1轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 70 mm | 系统高度 |
| B | 86 mm | 托架宽度 |
| L | 140.6 mm | 托架全长 |
| C | 69,000 N | 额定动载荷 |
| C | 141,000 N | 额定静载荷 |
| M0x | 3,610 Nm | 轴静态力矩额定值 X |
| M0y | 2,485 Nm | 轴静态力矩额定值 Y |
| M0z | 2,485 Nm | 轴静态力矩额定值 Z |
| 3.45 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 20.5 mm | |
| JB | 60 mm | |
| b | 45 mm | 宽轨 |
| A2 | 13 mm | |
| L1 | 102.5 mm | |
| LS | 2.2 mm | |
| JL | 60 mm | |
| H1 | 9.7 mm | |
| H5 | 9.25 mm | |
| T5 | 17 mm | |
| G2 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 83 Nm | 最大拧紧力矩 |
| A3 | 26.5 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 26.5 mm | 润滑接头 |
| G4 | M6 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 29.3 mm | 润滑接头 |
INA KWVE45-B-H-G1-V1轴承后缀
| 尺码代码 | 45 | |
| 版本 | B | |
| 托架设计 | H | 高托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
