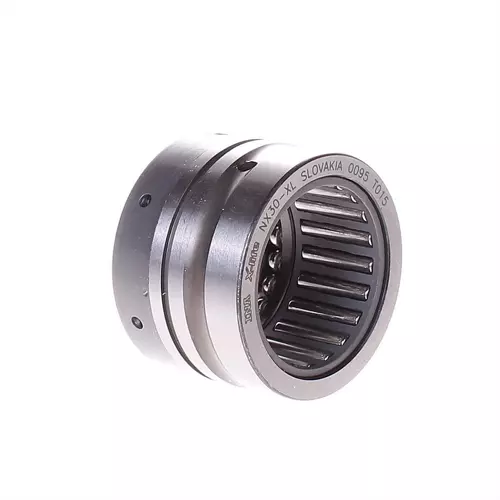

INA NX30-XL轴承代号说明
N
X
3
0
-
X
L
NX：滚针与推力球复合轴承
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
NX：
滚针与推力球复合轴承
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
INA NX30-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 30 mm | 内径 |
| D | 42 mm | 外径 |
| C | 30 mm | 高度 |
| Cr | 25,500 N | 径向额定动载荷 |
| C0r | 36,000 N | 径向额定静载荷 |
| Ca | 11,700 N | 基本额定动载荷，轴向 |
| C0a | 28,000 N | 基本额定静载荷，轴向 |
| Cur | 6,400 N | 径向极限疲劳载荷 |
| Cua | 1,270 N | 极限疲劳载荷，轴向 |
| nG | 4,300 1/min | 极限转速 |
| 120.39 g | 重量 | |
| 尺寸参数 | ||
| C1 | 10 mm | 到润滑孔的距离 |
| C2 | 10 mm | 到润滑孔的距离 |
| dw | 30 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 36.5 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| D1 | 45.1 mm | 卡环连接直径 |
| C2 | 14.2 mm | 带卡环的连接宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR25X30X20-XL | 配套的内圈型号 | |
| WR42, SW42 | 止动环 | |
INA NX30-XL轴承后缀
