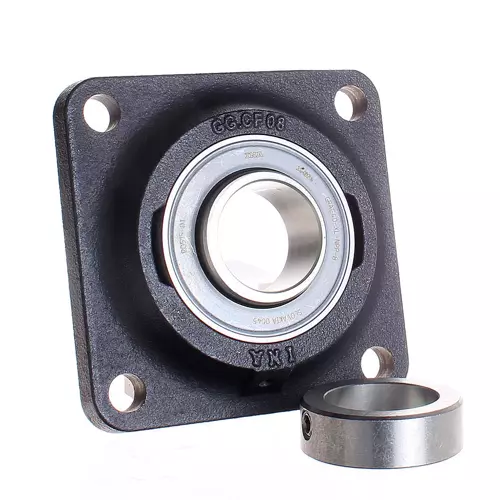

INA PCF40-XL轴承代号说明
P
C
F
4
0
-
X
L
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CF：四螺栓方形法兰式轴承座
40：内径代号，内径：40 mm
-XL：X-life 长寿命轴承标记
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CF：
四螺栓方形法兰式轴承座
40：
内径代号，内径：40 mm
-XL：
X-life 长寿命轴承标记
INA PCF40-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| L | 130 mm | 法兰宽度 |
| U | 51 mm | 单元总高度 |
| Cr | 32,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 1,030 N | 径向极限疲劳载荷 |
| 1.77 kg | 重量 | |
| 尺寸参数 | ||
| A | 28.8 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 18.3 mm | 滚道距离 |
| V | 110 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 58 mm | 偏心套外径 |
| 安装参数 | ||
| J | 101.5 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CF08 | 外壳 | |
| GRAE40-XL-NPP-B | 轴承型号 | |
INA PCF40-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA PCF40轴承，货期7-10天 | ￥345.68元 | - | 9 |
