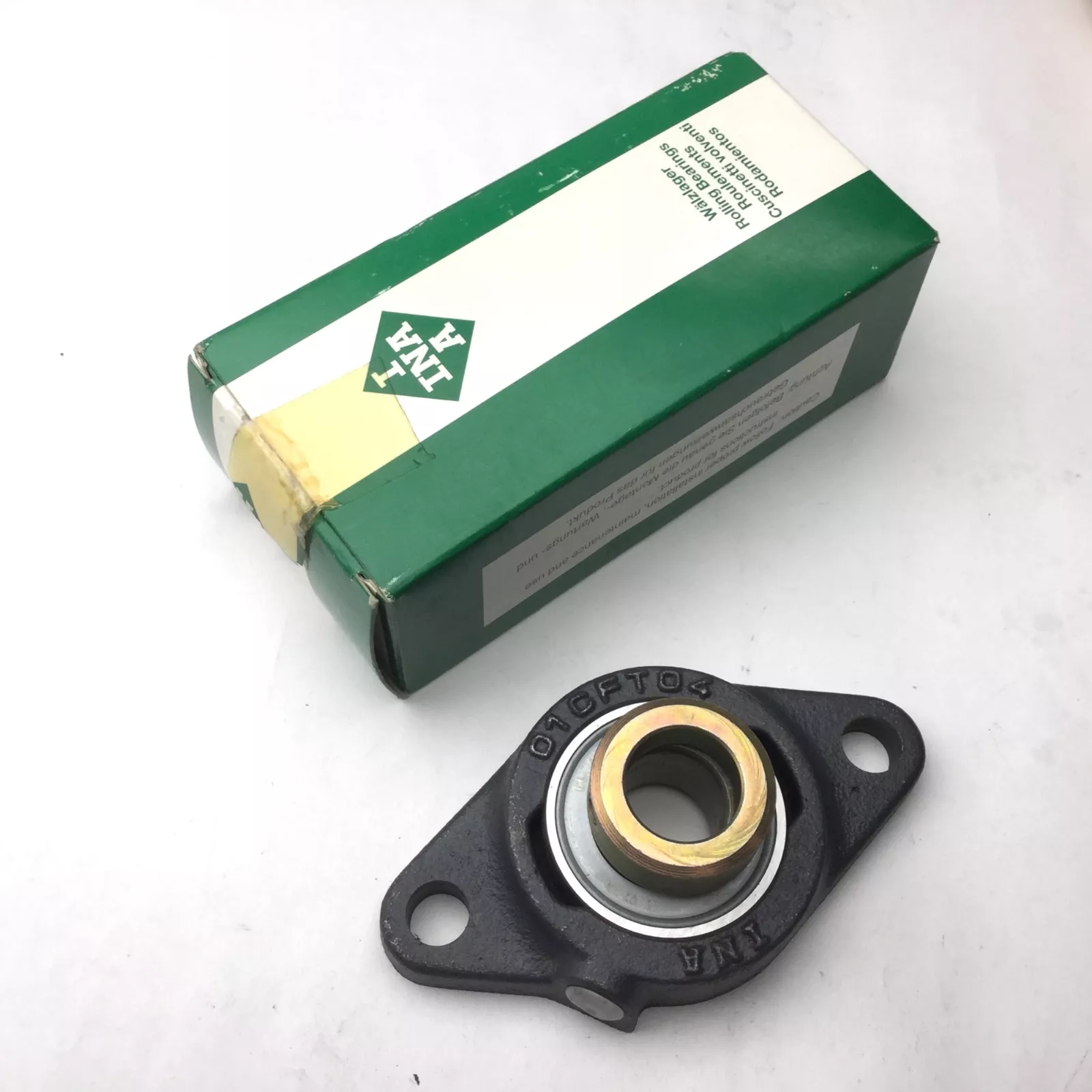

INA PCFT20-XL轴承代号说明
P
C
F
T
2
0
-
X
L
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CFT：双螺栓三角形法兰式轴承座
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CFT：
双螺栓三角形法兰式轴承座
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
INA PCFT20-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 61 mm | 法兰宽度 |
| H | 112 mm | 法兰高度 |
| U | 34 mm | 单元总高度 |
| Cr | 13,600 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 345 N | 径向极限疲劳载荷 |
| 0.39 kg | 重量 | |
| 尺寸参数 | ||
| A | 17.5 mm | 外壳高度 |
| A1 | 10 mm | 法兰厚度 |
| A2 | 10.5 mm | 滚道距离 |
| V | 61 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 33 mm | 偏心套外径 |
| 安装参数 | ||
| J | 90 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CFT04 | 外壳 | |
| GRAE20-XL-NPP-B | 轴承型号 | |
