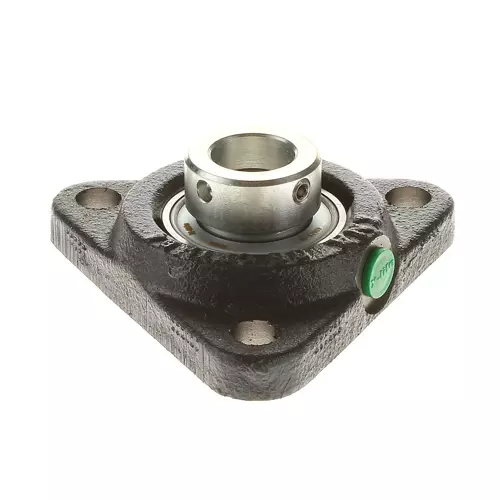

INA PCFTR20-XL轴承代号说明
P
C
F
T
R
2
0
-
X
L
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CFTR：三螺栓三角形法兰式轴承座
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CFTR：
三螺栓三角形法兰式轴承座
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
INA PCFTR20-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| H2 | 92 mm | 法兰高度 |
| U | 34 mm | 单元总高度 |
| Cr | 13,600 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| 0.56 kg | 重量 | |
| 尺寸参数 | ||
| A | 20 mm | 外壳高度 |
| A1 | 11 mm | 法兰厚度 |
| A2 | 10.5 mm | 滚道距离 |
| H1 | 35 mm | 轴距 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 33 mm | 偏心套外径 |
| 安装参数 | ||
| J | 89.5 mm | 节圆直径（孔） |
| N | 11.5 mm | 固定孔 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CFTR04 | 外壳 | |
| GRAE20-XL-NPP-B | 轴承型号 | |
