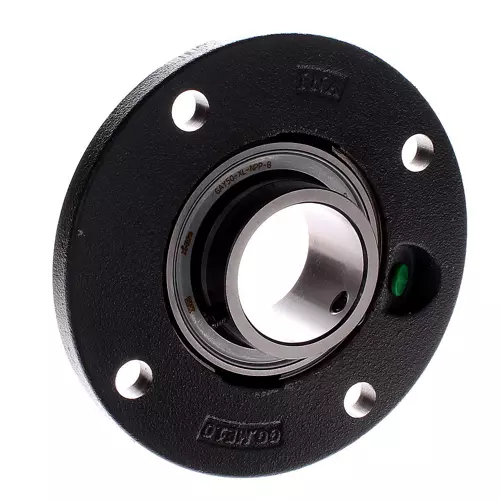

INA PMEY50-XL-N轴承代号说明
P
M
E
Y
5
0
-
X
L
-
N
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：内径代号，内径：50 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：
内径代号，内径：50 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA PMEY50-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| H | 165 mm | 法兰高度 |
| U | 31 mm | 单元总高度 |
| Cr | 35,000 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 990 N | 径向极限疲劳载荷 |
| 2.03 kg | 重量 | |
| 尺寸参数 | ||
| A | 25 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 1 mm | 滚道距离 |
| B | 43 mm | 宽度 |
| S | 3 mm | 倒角宽度 |
| Q | M8X1 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 135 mm | 节圆直径（孔） |
| N | 14 mm | 固定孔 |
| Z | 110 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| ME10 | 外壳 | |
| GAY50-XL-NPP-B | 轴承型号 | |
| KASK10 | 保护帽 | |
