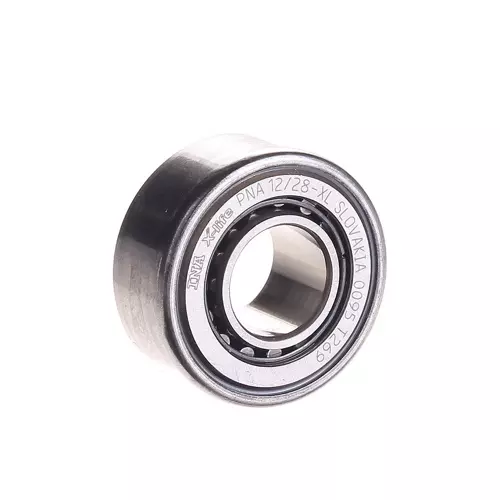

INA PNA12/28-XL轴承代号说明
P
N
A
1
2
/
2
8
-
X
L
PNA：调心滚针轴承
12：内径代号，公称内径：12 mm
/：分隔符
28：外径代号，公称外径：28 mm
-XL：X-life 长寿命轴承标记
PNA：
调心滚针轴承
12：
内径代号，公称内径：12 mm
/：
分隔符
28：
外径代号，公称外径：28 mm
-XL：
X-life 长寿命轴承标记
INA PNA12/28-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 28 mm | 外径 |
| C | 12 mm | 外圈宽度 |
| Cr | 7,800 N | 径向额定动载荷 |
| C0r | 7,900 N | 径向额定静载荷 |
| Cur | 1,450 N | 径向极限疲劳载荷 |
| nG | 24,100 1/min | 极限转速 |
| 37.1 g | 重量 | |
| 尺寸参数 | ||
| F | 15 mm | 内圈滚道直径 |
| B | 12 mm | 内圈宽度 |
| D1 | 24.5 mm | 外圈法兰直径 |
| rmin | 0.8 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| smin | 0.5 mm | 最小轴向位移 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
