INA PR14135-GR1/0-10轴承代号说明
P
R
1
4
1
3
5
-
G
R
1
/
0
-
1
0

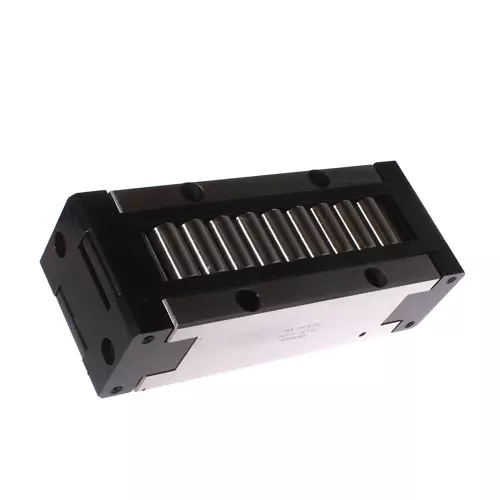

PR：直线滚子循环滑块轴承
14135：与轴承尺寸有关的基本代号
-GR1：未知代号
/0-10：公差或者游隙范围 0-10 μm
PR：
直线滚子循环滑块轴承
14135：
与轴承尺寸有关的基本代号
-GR1：
未知代号
/0-10：
公差或者游隙范围 0-10 μm
INA PR14135-GR1/0-10轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| L | 198 mm | |
| B | 76.2 mm | 宽度 |
| H | 57.2 mm | 高度 |
| C | 435,000 N | 动载荷 |
| C | 345,000 N | 静载荷 |
| 5.74 kg | 重量 | |
| 安装参数 | ||
| L1 | 158 mm | |
| JB | 62 mm | 安装尺寸 |
| Tol JB | u00B10,1 mm | 公差 |
| JL | 76.2 mm | 安装尺寸 |
| Tol JL | u00B10,1 mm | 公差 |
| H1 | 0.1 mm | |
| L2 | 126 mm | |
| LW | 30 mm | |
| H4 | 42 mm | |
| K3 | M6 | 螺纹尺寸K3 |
| K3 MA | 17 mm | 固定螺钉拧紧力矩 |
| D2 | 7 mm | |
| 相关产品 | ||
| UG16260, UGN16260-A, UZ16260, UZN16260-A, UFK8815, UFB10615 | 适合的导轨 | |
INA PR14135-GR1/0-10轴承后缀
| 尺码代码 | 14135 |
