INA RUS19069-KS-GR3/-10-15轴承代号说明
R
U
S
1
9
0
6
9
-
K
S
-
G
R
3
/
-
1
0
-
1
5
RUS：直线滚子循环滑块轴承
19069：与轴承尺寸有关的基本代号
-KS：带调整楔形块 VUS
-GR3：未知代号
/-10-15：公差或者游隙范围 -10-15 μm
RUS：
直线滚子循环滑块轴承
19069：
与轴承尺寸有关的基本代号
-KS：
带调整楔形块 VUS
-GR3：
未知代号
/-10-15：
公差或者游隙范围 -10-15 μm

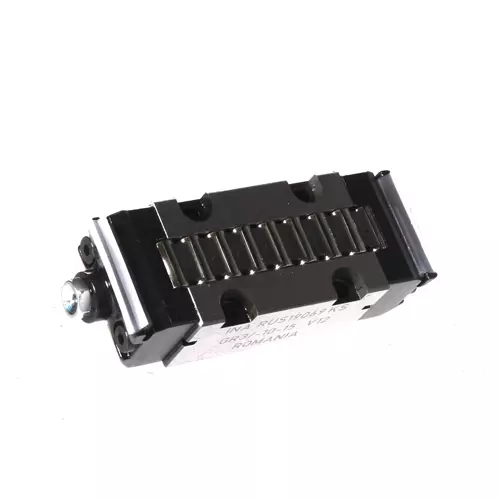

INA RUS19069-KS-GR3/-10-15轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Ltot | 82 mm | 总长度 |
| B | 27 mm | 宽度 |
| H | 19 mm | 高度 |
| C | 42,000 N | 基本额定动载荷 |
| C | 33,000 N | 基本额定静载荷 |
| 0.208 kg | 重量 | |
| 安装参数 | ||
| L1 | 43.8 mm | 安装尺寸 |
| JB | 20.6 mm | 安装尺寸 |
| JL | 25.5 mm | 安装尺寸 |
| H1 | 0.2 mm | |
| L4 | 50 mm | 最小支撑长度 |
| LW | 10 mm | |
| H4 | 15.2 mm | |
| T5 | 6.2 mm | |
| G1 | M4 | 顶部固定螺钉（DIN ISO 4762-12.9） |
| G1 MA | 5 Nm | 固定螺钉拧紧扭矩 |
| K3 | M3 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA max | 1.8 Nm | 固定螺钉拧紧扭矩 |
| D2 | 3.5 mm | |
| LS | 76 mm | |
| A4 | 9.8 mm | |
| M6 | 润滑接头DIN3405-A | |
| 6 mm | ||
| 相关产品 | ||
| VUS19069-A | 调整钩头 | |
| UG6628, UGN6628, UZ6628, UZN6628, UFK3210, UFB4710 | 适合的导轨 | |
INA RUS19069-KS-GR3/-10-15轴承后缀
| 后缀 | KS | 带端面润滑接头 |
| 尺码代码 | 19069 |
