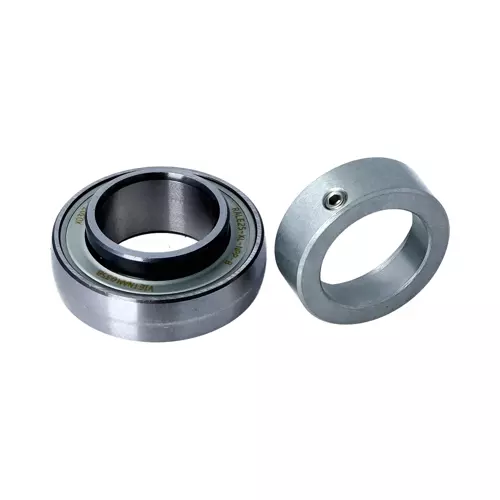

INA RALE25-XL-NPP-B#EN轴承代号说明
R
A
L
E
2
5
-
X
L
-
N
P
P
-
B
#
E
N
RAL：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
25：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
#EN：包装代码
RAL：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
25：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈
#EN：
包装代码
INA RALE25-XL-NPP-B#EN轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| DSP | 47 mm | 外径 |
| B | 17.5 mm | 宽度 |
| B1 | 25.5 mm | 锁环总宽度 |
| nG Grease | 18,600 1/min | 极限转速-脂润滑 |
| Cr | 10,100 N | 径向额定动载荷 |
| C0r | 5,900 N | 径向额定静载荷 |
| Cur | 280 N | 径向极限疲劳载荷 |
| 0.12 kg | 重量 | |
| 尺寸参数 | ||
| C | 12 mm | 外圈宽度 |
| S | 6 mm | 滚道距离 |
| d2 | 30 mm | 内圈挡边密封直径 |
| d3 | 36 mm | 外圈锁环/锁紧螺母 |
| W | 2.5 | 单元宽度 |
| 计算因素 | ||
| f | 14.6 | 计算因子 |
INA RALE25-XL-NPP-B#EN轴承后缀
| 密封 | NPP | 双面唇封 |
| 外表面形状 | B | B |
