INA RALTR20-XL轴承代号说明
R
A
L
T
R
2
0
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元

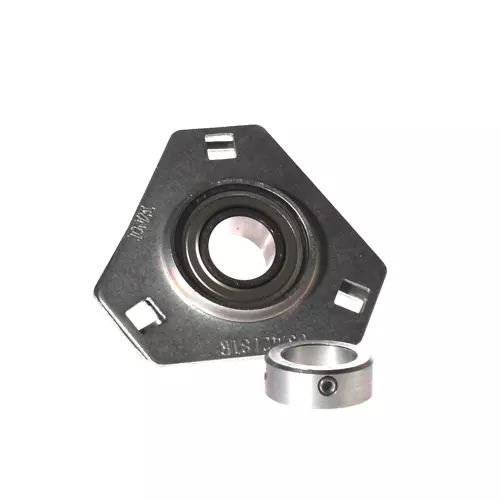

LTR：RALTR：冲压钢三角形轴承座 FLAN..-LSTR 与 RALE..-NPP（-B）外球面球轴承组成的带座轴承单元
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
LTR：
RALTR：冲压钢三角形轴承座 FLAN..-LSTR 与 RALE..-NPP（-B）外球面球轴承组成的带座轴承单元
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
INA RALTR20-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| H2 | 76.2 mm | 法兰高度 |
| H | 90.5 mm | 法兰高度 |
| H | 90.5 mm | 法兰宽度 |
| U | 20.6 mm | 单元总高度 |
| Cr | 9,400 N | 径向额定动载荷 |
| C0r | 5,000 N | 径向额定静载荷 |
| Cur | 231 N | 径向极限疲劳载荷 |
| C0r G | 2,600 N | 承载能力（外壳） |
| Cg | 2,600 N | 承载能力（外壳） |
| 0.21 kg | 重量 | |
| 尺寸参数 | ||
| A | 7.2 mm | 外壳高度 |
| H1 | 33.3 mm | 轴距 |
| B | 16.7 mm | 宽度 |
| S | 2 mm | 法兰厚度 |
| V | 49 mm | 壳体肩部直径 |
| 安装参数 | ||
| J | 71.5 mm | 节圆直径（孔） |
| N | 8.7 mm | 方形固定 |
| W | SW2,5 mm | 平面宽度 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN42-LSTR | 外壳 | |
| RALE20-XL-NPP-B | 轴承型号 | |
INA RALTR20-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RALTR20轴承，货期1-3周 | ￥157.76元 | - | 78 |
