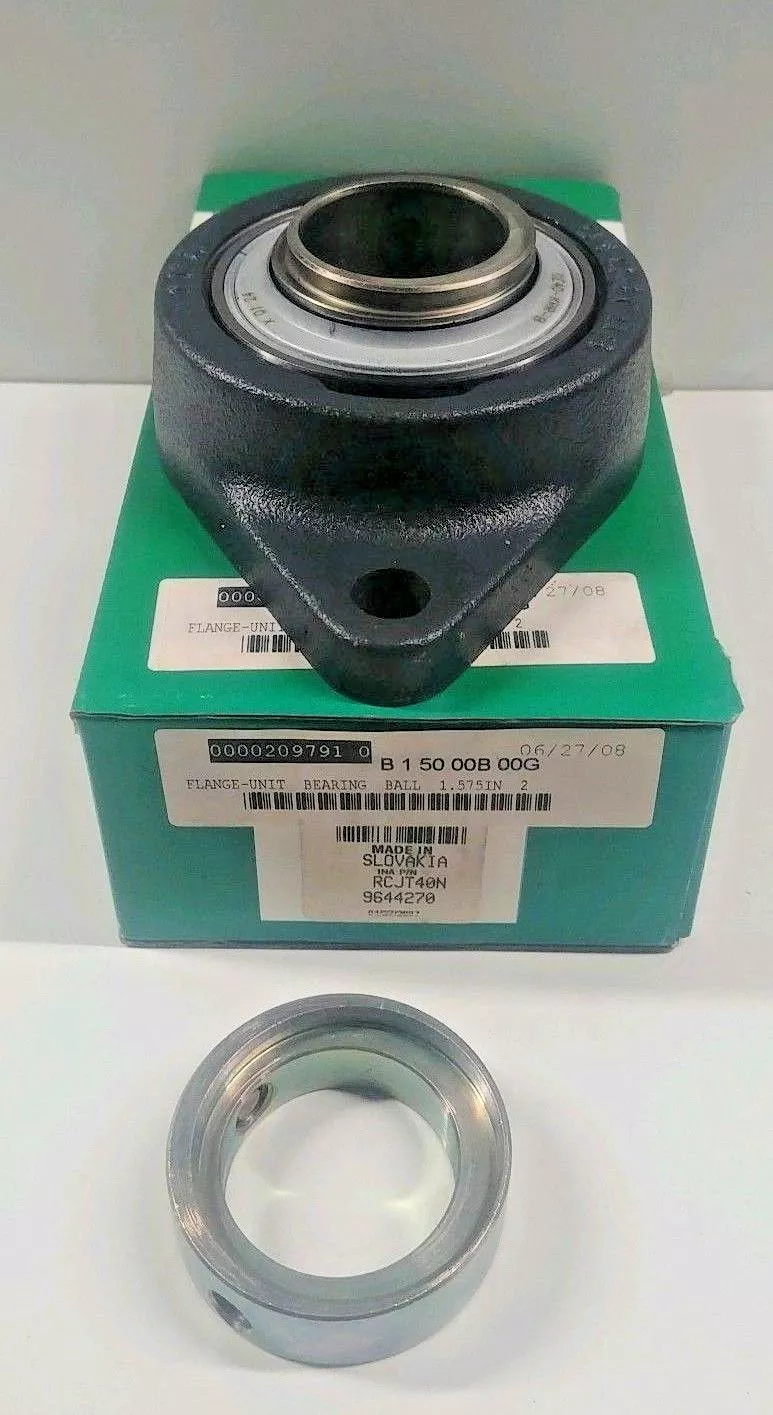

INA RCJT40-XL-N轴承代号说明
R
C
J
T
4
0
-
X
L
-
N
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
40：内径代号，内径：40 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
40：
内径代号，内径：40 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA RCJT40-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| L | 105 mm | 法兰宽度 |
| H | 172 mm | 法兰高度 |
| U | 59.1 mm | 单元总高度 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 840 N | 径向极限疲劳载荷 |
| 1.68 kg | 重量 | |
| 尺寸参数 | ||
| A | 34.5 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 24 mm | 滚道距离 |
| V | 105 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| d3 | 58 mm | 偏心套外径 |
| 安装参数 | ||
| J | 143.5 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT08 | 外壳 | |
| GE40-XL-KRR-B | 轴承型号 | |
| KASK08 | 保护帽 | |
