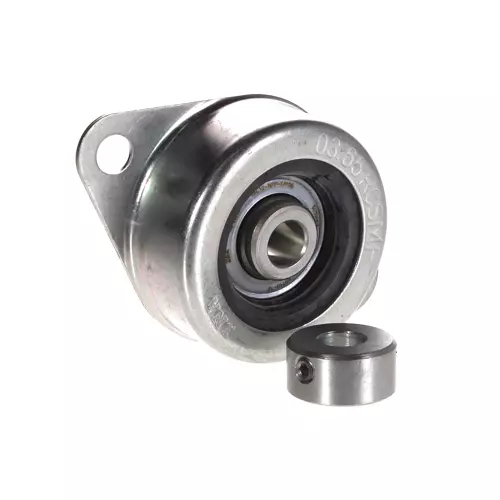

INA RCSMF12-XL轴承代号说明
R
C
S
M
F
1
2
-
X
L
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CSMF：冲压钢菱形法兰式轴承座 FLAN..-RCSMF 与 RA（L）E..-NPP（-B）外球面球轴承组成的带座轴承单元
12：内径代号，内径：12 mm
-XL：X-life 长寿命轴承标记
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CSMF：
冲压钢菱形法兰式轴承座 FLAN..-RCSMF 与 RA（L）E..-NPP（-B）外球面球轴承组成的带座轴承单元
12：
内径代号，内径：12 mm
-XL：
X-life 长寿命轴承标记
INA RCSMF12-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| L | 70 mm | 法兰宽度 |
| H | 114 mm | 法兰高度 |
| U | 34.8 mm | 单元总高度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 248 N | 径向极限疲劳载荷 |
| C0r G | 900 N | 承载能力（外壳） |
| Cg | 900 N | 承载能力（外壳） |
| 0.27 kg | 重量 | |
| 尺寸参数 | ||
| A | 27 mm | 外壳高度 |
| A2 | 12.7 mm | 滚道距离 |
| S | 1.5 mm | 法兰厚度 |
| V | 68 mm | 壳体肩部直径 |
| 安装参数 | ||
| J | 92 mm | 固定孔距 |
| N | 10.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN65-RCSMF | 外壳 | |
| GRG.RCSM40/65 | 橡胶衬布名称 | |
| RAE12-XL-NPP-FA106 | 轴承型号 | |
INA RCSMF12-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RCSMF12轴承，货期1-3周 | ￥269.12元 | - | 3 |
