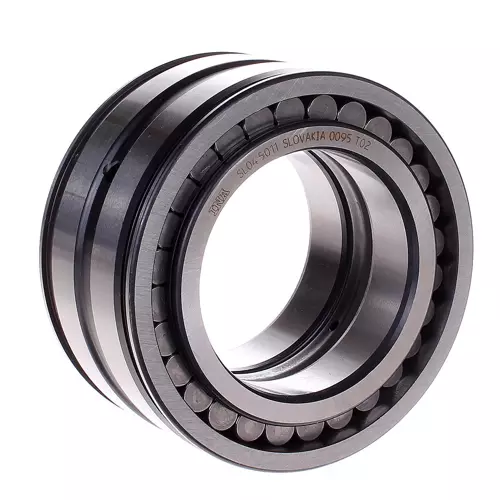

INA SL045011轴承代号说明
S
L
0
4
5
0
1
1
SL：满装圆柱滚子轴承
04：内部系列：04系列
50：尺寸系列：50系列
11：内径：55 mm
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
50：
尺寸系列：50系列
11：
内径：55 mm
INA SL045011轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 90 mm | 外径 |
| B | 46 mm | 宽度 |
| Cr | 120,000 N | 径向额定动载荷 |
| C0r | 186,000 N | 径向额定静载荷 |
| Cur | 25,500 N | 径向极限疲劳载荷 |
| nG Grease | 2,340 1/min | 极限转速-脂润滑 |
| 1.089 kg | 重量 | |
| 尺寸参数 | ||
| C | 45 mm | 外圈宽度 |
| C1 | 40.2 mm | 环槽距离 |
| D1 | 87.4 mm | 沟槽直径 |
| m | 3.2 mm | 沟槽宽度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 1 mm | 倒角宽度 |
| X | 36 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 35 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 34 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 69 mm | 内圈挡边直径 |
| d2 | 73 mm | 密封直径（挡边） |
| d3 | 99 mm | 卡环扳手外径 |
| d1 min | 69 mm | 轴肩最小直径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA SL045011轴承后缀
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
