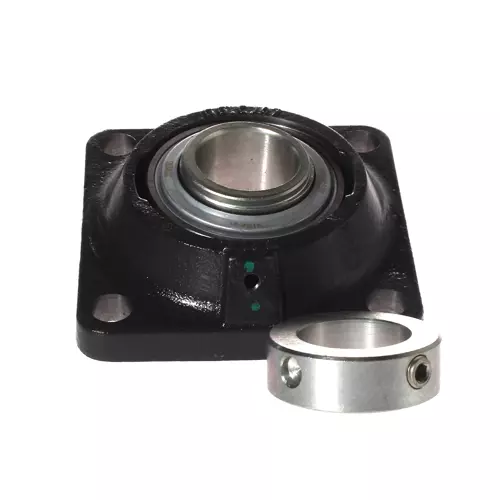

INA TCJ35-XL-N轴承代号说明
T
C
J
3
5
-
X
L
-
N
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
35：内径代号，内径：35 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
35：
内径代号，内径：35 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA TCJ35-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| L | 118 mm | 法兰宽度 |
| U | 53.5 mm | 单元总高度 |
| Cr | 27,500 N | 径向额定动载荷 |
| C0r | 15,300 N | 径向额定静载荷 |
| Cur | 800 N | 径向极限疲劳载荷 |
| 1.54 kg | 重量 | |
| 尺寸参数 | ||
| A | 30.5 mm | 外壳高度 |
| A1 | 12.5 mm | 法兰厚度 |
| A2 | 21 mm | 滚道距离 |
| V | 100 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 92 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJ07 | 外壳 | |
| GE35-XL-KTT-B | 轴承型号 | |
| KASK07 | 保护帽 | |
