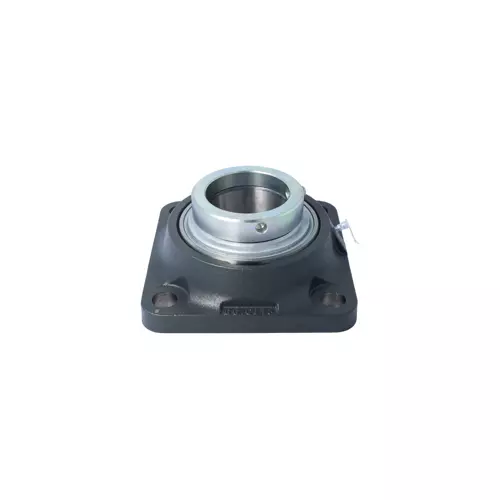

INA TCJ80-XL轴承代号说明
T
C
J
8
0
-
X
L
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
80：内径代号，内径：80 mm
-XL：X-life 长寿命轴承标记
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
80：
内径代号，内径：80 mm
-XL：
X-life 长寿命轴承标记
INA TCJ80-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| L | 197 mm | 法兰宽度 |
| U | 88.9 mm | 单元总高度 |
| Cr | 76,000 N | 径向额定动载荷 |
| C0r | 54,000 N | 径向额定静载荷 |
| Cur | 2,700 N | 径向极限疲劳载荷 |
| 6.55 kg | 重量 | |
| 尺寸参数 | ||
| A | 55.8 mm | 外壳高度 |
| A1 | 20 mm | 法兰厚度 |
| A2 | 41.3 mm | 滚道距离 |
| V | 180 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 153 mm | 固定孔距 |
| N | 23 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJ16 | 外壳 | |
| GE80-XL-KTT-B | 轴承型号 | |
