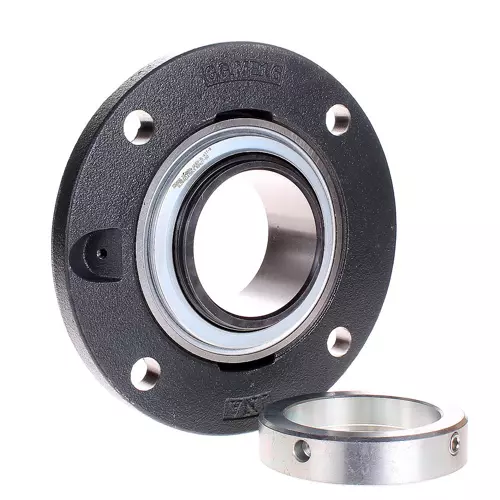

INA TME80-XL轴承代号说明
T
M
E
8
0
-
X
L
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
80：内径代号，内径：80 mm
-XL：X-life 长寿命轴承标记
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
80：
内径代号，内径：80 mm
-XL：
X-life 长寿命轴承标记
INA TME80-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| H | 220 mm | 法兰高度 |
| B1 | 70.7 mm | 锁环总宽度 |
| U | 49.3 mm | 单元总高度 |
| Cr | 72,000 N | 径向额定动载荷 |
| C0r | 54,000 N | 径向额定静载荷 |
| Cur | 2,450 N | 径向极限疲劳载荷 |
| 5.49 kg | 重量 | |
| 尺寸参数 | ||
| A | 31 mm | 外壳高度 |
| A1 | 18 mm | 法兰厚度 |
| A2 | -2 mm | 滚道距离 |
| S | 6 mm | 倒角宽度 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 164 mm | 固定孔距 |
| J | 184 mm | 节圆直径（孔） |
| N | 18 mm | 固定孔 |
| Z | 160 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GG.ME16 | 外壳 | |
| GE80-XL-KTT-B | 轴承型号 | |
INA TME80-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA TME80轴承，货期3-4周 | ￥3702.72元 | - | 2 |
