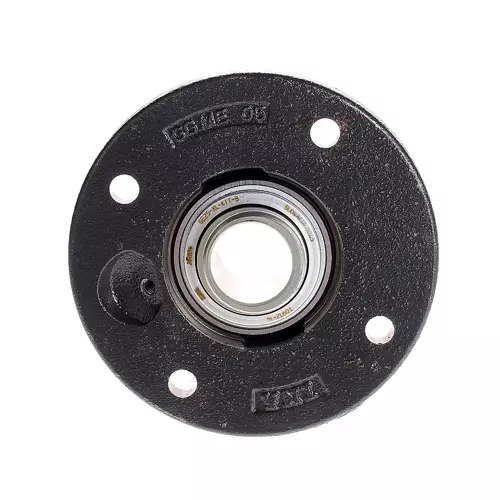

INA TME25-XL-N轴承代号说明
T
M
E
2
5
-
X
L
-
N
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
25：内径代号，内径：25 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
25：
内径代号，内径：25 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA TME25-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| H | 115 mm | 法兰高度 |
| B1 | 44.5 mm | 锁环总宽度 |
| U | 24.4 mm | 单元总高度 |
| Cr | 14,900 N | 径向额定动载荷 |
| C0r | 7,800 N | 径向额定静载荷 |
| Cur | 410 N | 径向极限疲劳载荷 |
| 0.8 kg | 重量 | |
| 尺寸参数 | ||
| A | 19 mm | 外壳高度 |
| A1 | 9 mm | 法兰厚度 |
| A2 | 2.5 mm | 滚道距离 |
| B | 34.9 mm | 宽度 |
| S | 2 mm | 倒角宽度 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 90 mm | 固定孔距 |
| J | 90 mm | 节圆直径（孔） |
| N | 9 mm | 固定孔 |
| Z | 70 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GG.ME05-N | 外壳 | |
| GE25-XL-KTT-B | 轴承型号 | |
| KASK05 | 保护帽 | |
INA TME25-XL-N轴承后缀
