MCGILL BCFE3-1/4S轴承代号说明
B
C
F
E
3
-
1
/
4
S
B：衬套（无滚子）
CF：Cam Follower，螺栓滚轮轴承
E：带偏心衬套（仅限标准螺柱）
3-1/4：英制轴承外径：3+1/4 in
S：带LUBRI-DISC®密封件
B：
衬套（无滚子）
CF：
Cam Follower，螺栓滚轮轴承
E：
带偏心衬套（仅限标准螺柱）
3-1/4：
英制轴承外径：3+1/4 in
S：
带LUBRI-DISC®密封件

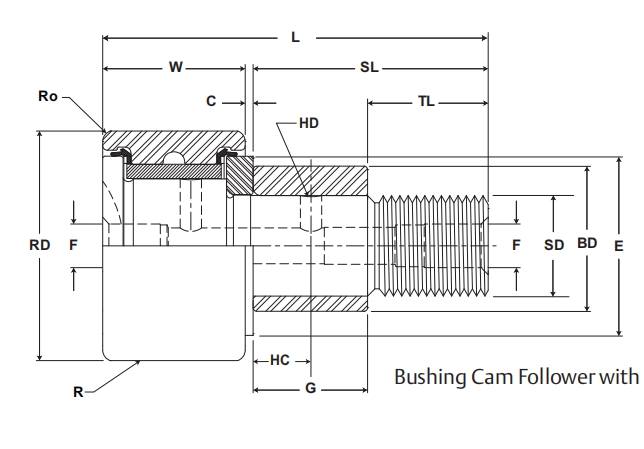

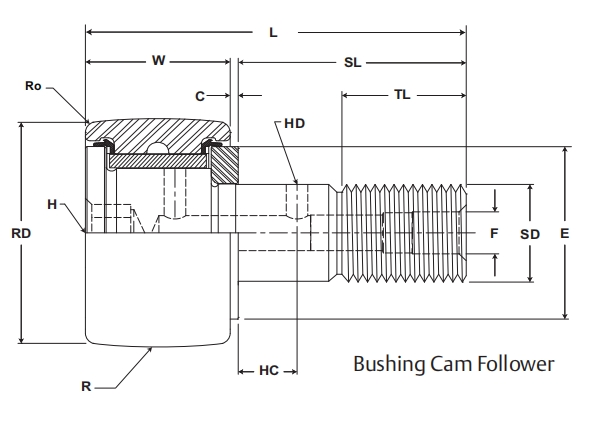

MCGILL BCFE3-1/4S轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 滚轮外径 RD | 82.55 |
| 滚轮外径公差 | +0/-0.03 |
| 滚轮宽度 W | 44.45 |
| 滚轮宽度公差 | +0/-0.13 |
| 螺柱外径 SD | 31.75 |
| 螺柱外径公差 | +0.03/-0 |
| 螺柱长度 SL | 63.5 |
| 端板加长件 C | 0.8 |
| 最小螺纹长度 TL | 63.5 |
| 轴承总长度 L | 108.7 |
| 球面外圈半径 R | 圆柱外圈 |
| 安装尺寸 (mm) | |
| 润滑孔中心距 HC | 15.9 |
| 润滑孔径 HD | 3 |
| 轴向孔径 F | 6.4 |
| 六角孔 H | 19.1 |
| 最小凸台直径 E | 54 |
| 圆角半径 Ro | 3.2 |
| 外壳孔径 | 44.52 |
| 外壳孔径公差 | +0.025/-0.025 |
| 重量（kg） | |
| 2.18 | |
| 其他参数 | |

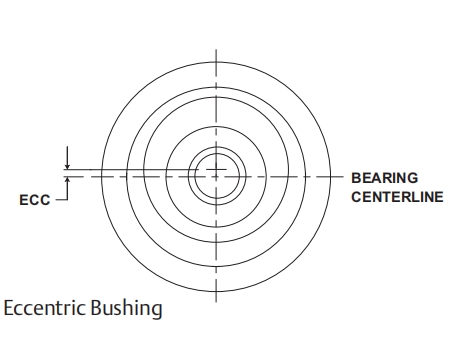

| 偏心尺寸 ECC | 0.52 |
| 偏心尺寸 G | 31.8 |
| 偏心尺寸 BD | 44.5 |
| 螺纹类型 | 1 1/4-12 |
| 夹紧扭矩 (N·m) | 390 |
