NSK 110BAR10ETYNDBLP4A轴承代号说明
1
1
0
B
A
R
1
0
E
T
Y
N
D
B
L
P
4
A
110：轴承内径：110mm
BAR：高速推力角接触球轴承，接触角 30°，内径和外径尺寸符合标准系列，宽度特殊
10：尺寸系列：10系列
E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P4A：外径尺寸公差为特殊级，其他为ISO 4级精度
110：
轴承内径：110mm
BAR：
高速推力角接触球轴承，接触角 30°，内径和外径尺寸符合标准系列，宽度特殊
10：
尺寸系列：10系列
E：
滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P4A：
外径尺寸公差为特殊级，其他为ISO 4级精度

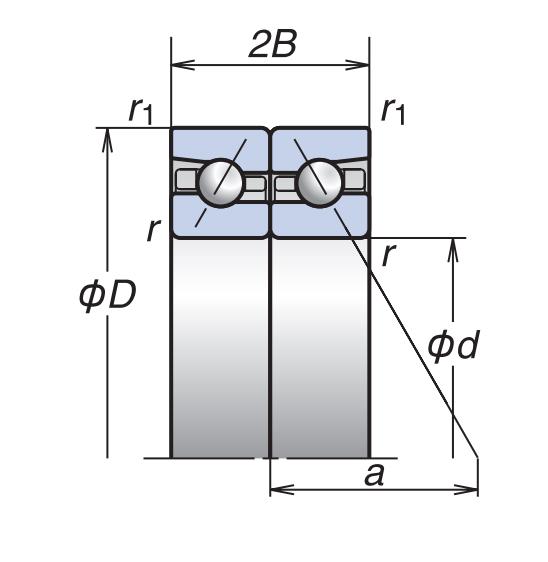

NSK 110BAR10ETYNDBLP4A轴承尺寸、参数与图纸

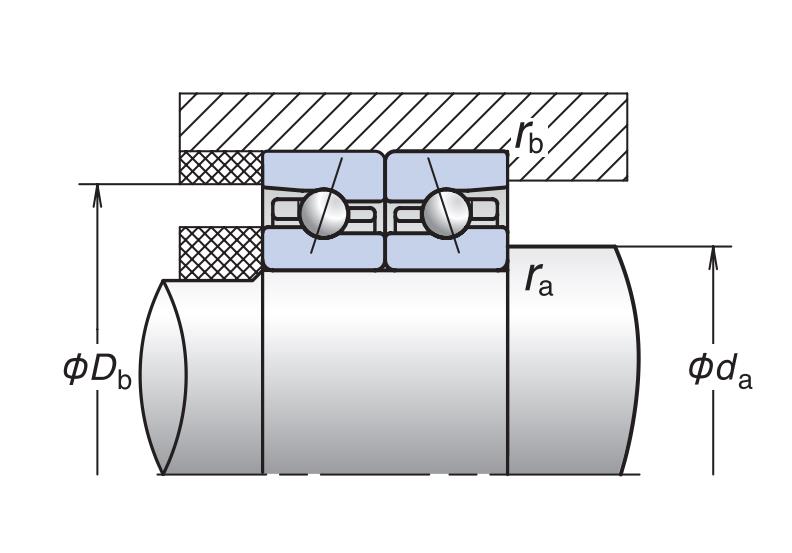

| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（双列） | B | 54 |
| rmin | 2 | |
| r1 min | 1 | |
| 作用点位置 | a | 53.9 |
| r1 min | 120 | |
| r1 min | 164 | |
| r1 min | 2 | |
| r1 min | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 55.5 |
| 基本额定静载荷 | Coa | 131 |
| 极限轴向载荷 | 89 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 4930 | |
| 油润滑 - 轻（L）预紧 | 6205 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 3142.875 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 3955.6875 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 质量（kg）（参考值） | 1.97 | |
| 计算结果 | ||
| 预紧力（N） | 1870 | |
| 轴向刚度（N/μm） | 489 | |
| 测量轴向游隙（μm） | -20 | |
