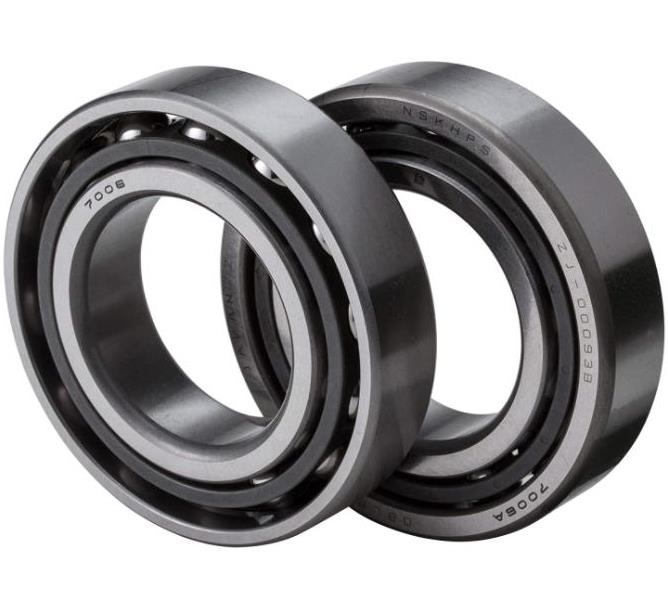

NSK 7213ATYNDBLP5轴承代号说明
7
2
1
3
A
T
Y
N
D
B
L
P
5
7：角接触球轴承
2：尺寸系列：02系列
13：内径代号，内径：65 mm
A：接触角 30°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P5：ISO 5级精度
7：
角接触球轴承
2：
尺寸系列：02系列
13：
内径代号，内径：65 mm
A：
接触角 30°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P5：
ISO 5级精度
NSK 7213ATYNDBLP5轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 120 |
| 厚度 | B | 23 |
| 作用点位置 | a | 38.2 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 74 | |
| Da max | 111 | |
| Db max | 114 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 70.5 |
| 基本额定静载荷 | Cor | 54 |
| 极限轴向载荷 | 36 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 8200 | |
| 油润滑 - 单列、无预紧 | 10900 | |
| 脂润滑 - 双列、L预紧 | 6560 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 4920 | |
| 油润滑 - 双列、L预紧 | 8720 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 6540 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 1.02 | |
| 计算结果 | ||
| 预紧力（N） | 555 N | |
| 轴向刚度（N/μm） | 269 N/μm | |
| 径向刚度（N/μm） | 376.6 N/μm | |
| 测量轴向游隙（μm） | -10μm | |
