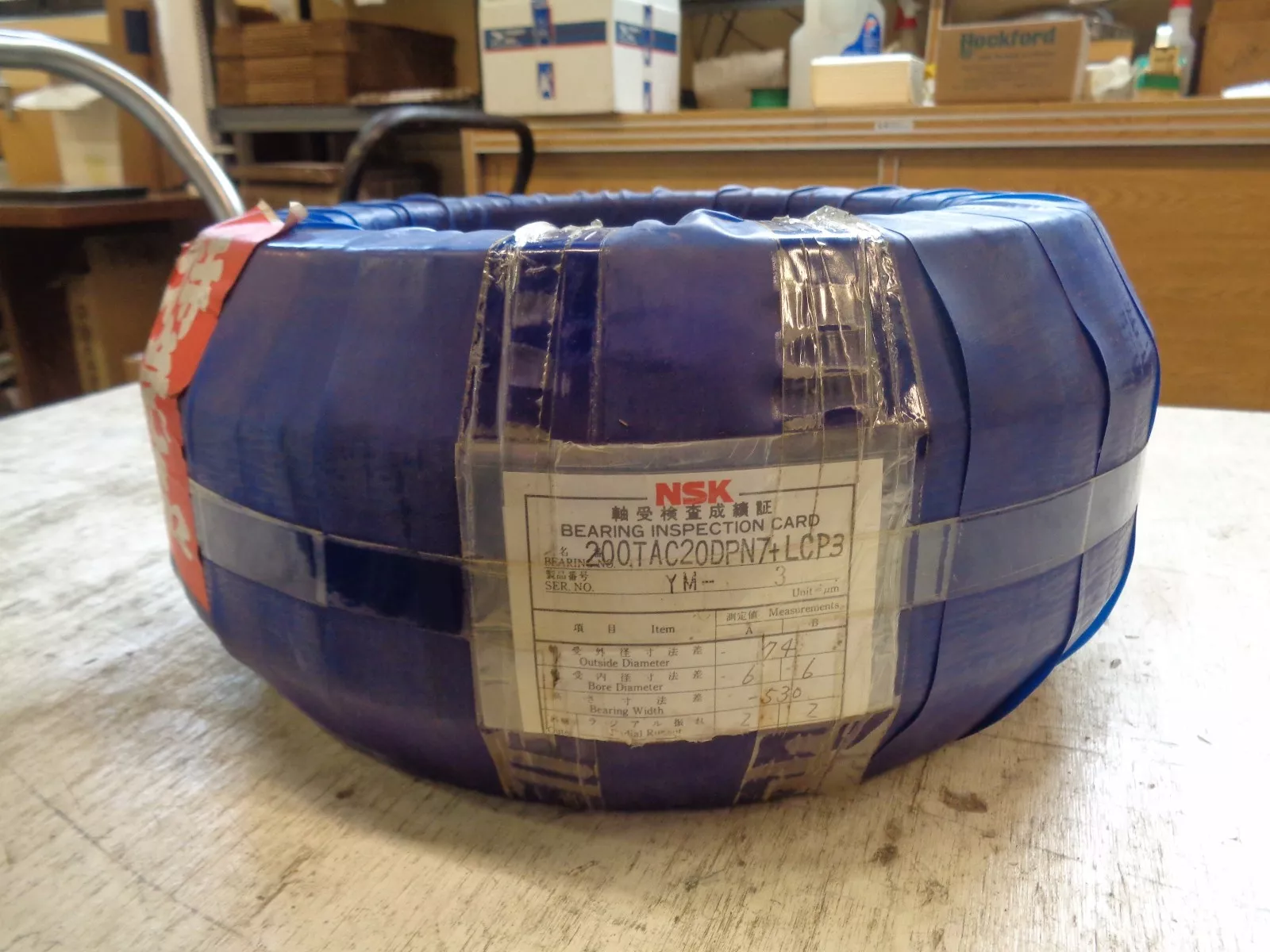

NSK 200TAC20DPN7+LC7轴承代号说明
2
0
0
T
A
C
2
0
D
P
N
7
+
L
C
7
200：轴承内径：200mm
TAC：双向推力角接触球轴承（机床主轴用）
20：尺寸系列：20系列
D：内部样式记号，接触角 55°
PN7：特殊精密精度
+L：内圈带隔圈
C7：轻预紧
200：
轴承内径：200mm
TAC：
双向推力角接触球轴承（机床主轴用）
20：
尺寸系列：20系列
D：
内部样式记号，接触角 55°
PN7：
特殊精密精度
+L：
内圈带隔圈
C7：
轻预紧
NSK 200TAC20DPN7+LC7轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 200 |
| 总厚度 | T | 132 |
| 外圈厚度 | C | 66 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| da | 245 | |
| Da | 291 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 315 |
| 基本额定静载荷 | Coa | 1180 |
| 极限轴向载荷 | 736 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 1530 | |
| 油润滑 - 轻（L）预紧 | 1700 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 975.375 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 1083.75 | |
| 其他参数 | ||
| 接触角（度） | 60 | |
| 质量（kg）（参考值） | 29.6 | |
| 计算结果 | ||
| 预紧力（N） | 7060 | |
| 轴向刚度（N/μm） | 2573 | |
