NSK 7924CTRDULP3轴承代号说明
7
9
2
4
C
T
R
D
U
L
P
3
7：角接触球轴承
9：尺寸系列：19系列
24：内径代号，内径：120 mm
C：接触角 15°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
L：轻预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
9：
尺寸系列：19系列
24：
内径代号，内径：120 mm
C：
接触角 15°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
L：
轻预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级

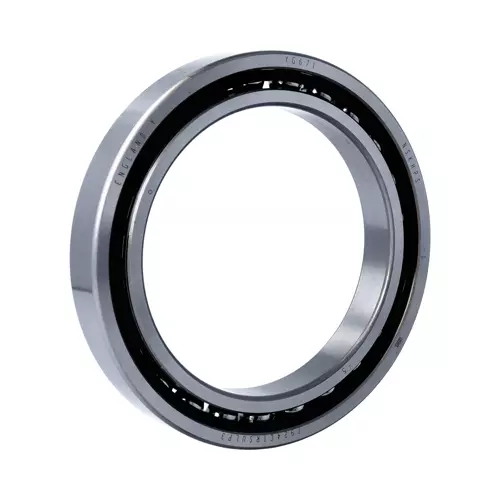

NSK 7924CTRDULP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度 | B | 22 |
| 作用点位置 | a | 30.1 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 127 | |
| Da max | 158 | |
| Db max | 160 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 75.5 |
| 基本额定静载荷 | Cor | 81 |
| 极限轴向载荷 | 50.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 8100 | |
| 油润滑 - 单列、无预紧 | 12300 | |
| 脂润滑 - 双列、L预紧 | 6480 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 4860 | |
| 油润滑 - 双列、L预紧 | 9840 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 7380 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 16.5 |
| 质量（参考值） | 1.16 | |
| 计算结果 | ||
| 预紧力（N） | 536 N | |
| 轴向刚度（N/μm） | 135 N/μm | |
| 径向刚度（N/μm） | 810 N/μm | |
| 测量轴向游隙（μm） | -17μm | |
