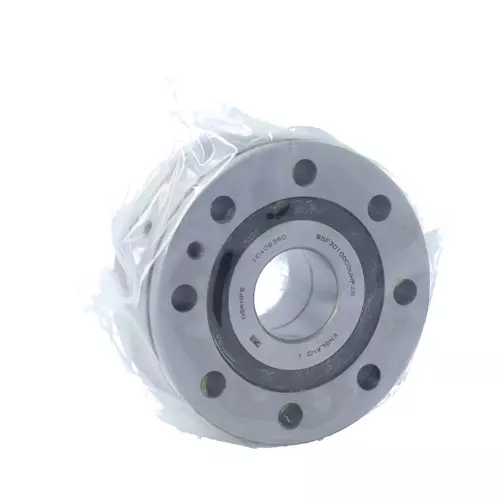

NSK BSF30100DDUHP2B R BE4L 5轴承代号说明
B
S
F
3
0
1
0
0
D
D
U
H
P
2
B
-
R
-
B
E
4
L
-
5
BSF：滚珠丝杠支撑用外圈一体式双列角接触球轴承单元，带螺栓安装孔
30：内径：30mm
100：外径：100mm
DDU：双面带三重接触式橡胶密封
H：重预紧
P2B：专用精度，旋转精度 ISO 2级，其他为特殊级
-R：产地：英国
-BE4：BE4 润滑脂，具体未知
L：油脂填充量代号，约填充空间容积的 30%
-5：商业包装，蓝色纸盒单个包装
BSF：
滚珠丝杠支撑用外圈一体式双列角接触球轴承单元，带螺栓安装孔
30：
内径：30mm
100：
外径：100mm
DDU：
双面带三重接触式橡胶密封
H：
重预紧
P2B：
专用精度，旋转精度 ISO 2级，其他为特殊级
-R：
产地：英国
-BE4：
BE4 润滑脂，具体未知
L：
油脂填充量代号，约填充空间容积的 30%
-5：
商业包装，蓝色纸盒单个包装
NSK BSF30100DDUHP2B R BE4L 5轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 30 |
| 外径 | D | 100 |
| 厚度 | 38 | |
| rmin | 0.6 | |
| r1 min | 0.6 | |
| d1 | 49.1 | |
| D1 | 64.4 | |
| J | 80 | |
| d2 | 8.8 | |
| l | 30 | |
| b | 3 | |
| t | 8x45° | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 60.5 |
| 基本额定静载荷 | Coa | 94 |
| 极限轴向静载荷 | 66.5 | |
| 允许轴向静载荷 | 46.55 | |
| 极限转速（min-1） | ||
| 脂润滑 | 3900 | |
| 其他参数 | ||
| 预紧力（N） | 4855 | |
| 轴向刚度（N/μm） | 950 | |
| 起动力矩（N·m） | 0.59 | |
| 螺母锁紧力推荐值（N） | 11100 | |
| 形式 | II | |
| 螺栓公称型号 | M8 | |
| 螺栓数量 | 8 | |
| 质量（kg）（参考值） | 1.71 | |
