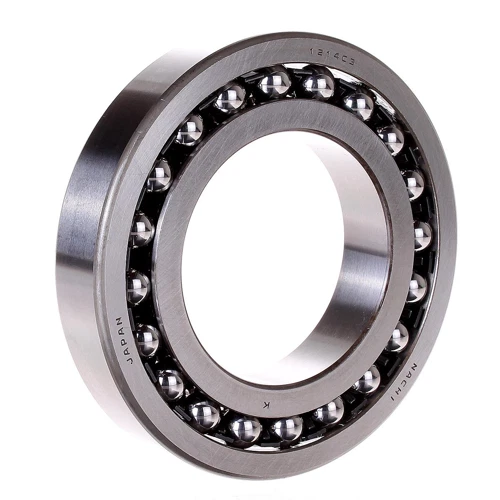

NTN 1214SC3轴承代号说明
1
2
1
4
S
C
3
1：标准自调心球轴承
2：ISO标准02系列
14：内径：70 mm
S：内部设计优化
C3：C3游隙
1：
标准自调心球轴承
2：
ISO标准02系列
14：
内径：70 mm
S：
内部设计优化
C3：
C3游隙
NTN 1214SC3轴承技术规格
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 5600转/分钟 |
| 极限转速-脂润滑 | 4800转/分钟 |
| Y1 | 3.40 |
| Y2 | 5.30 |
| Y0 | 3.60 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 3100 lbf 13800 N 13.80 kN |
| 基本额定动载荷 | 7850 lbf 35000 N 35.00 kN |
| 附件 | 开式 |
| 重量 | 2.732 lb 1.239 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 1214SC3轴承尺寸规格
| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.9449 in 24.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 3.0709 in 78.000 mm |
| Da max | 4.6063 in 117.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 1214SC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 1214SC3轴承（二维剖面图）
NTN 1214SC3轴承尺寸图
NTN 1214SC3轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 1214SC3 | 3902 | 147.24 |
| 注：可直接联系销售人员了解详情。 | ||
