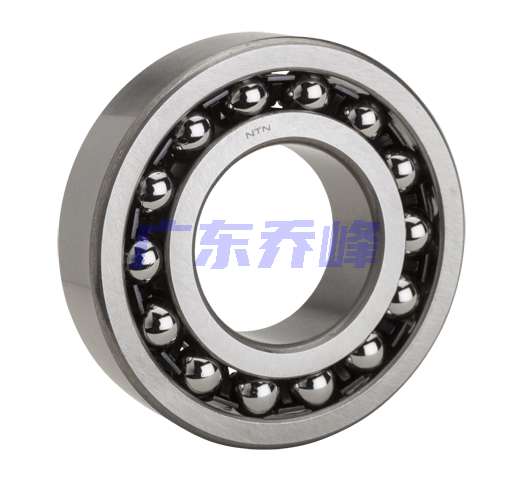

NTN 2206.EE.G15轴承代号说明
2
2
0
6
S
E
E
G
1
5
2：加宽型自调心球轴承
2：ISO标准02系列
06：内径：30 mm
S：内部设计优化
EE：SNR 双面接触式密封
G15：玻璃纤维增强聚酰胺保持架
2：
加宽型自调心球轴承
2：
ISO标准02系列
06：
内径：30 mm
S：
内部设计优化
EE：
SNR 双面接触式密封
G15：
玻璃纤维增强聚酰胺保持架
NTN 2206.EE.G15轴承技术规格
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 钢 |
| 保持架型式 | 单列Piece |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 7700转/分钟 |
| Y0 | 2.70 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1025 lbf 4650 N 4.65 kN |
| 基本额定动载荷 | 3525 lbf 15700 N 15.70 kN |
| 重量 | 0.604 lb 0.274 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 2206.EE.G15轴承尺寸规格
| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.7874 in 20.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 1.3779 in 35.000 mm |
| Da max | 2.2047 in 56.000 mm |
NTN 2206.EE.G15轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 2206.EE.G15轴承（二维剖面图）
NTN 2206.EE.G15轴承尺寸图
