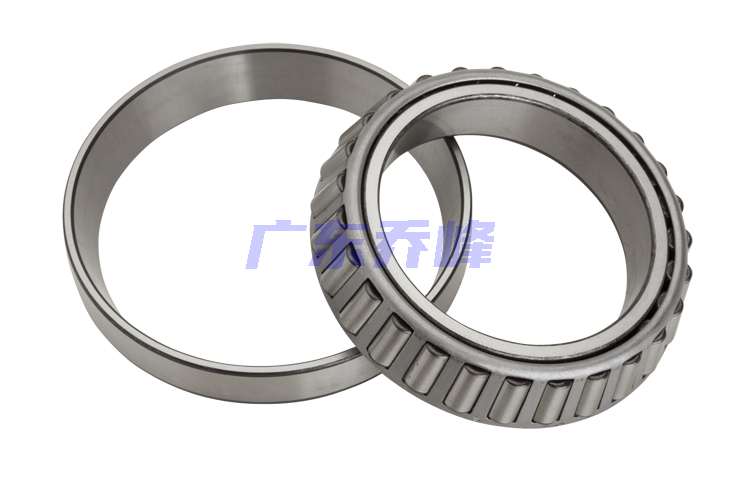

NTN 3193/3120轴承技术规格
| 类型 | 圆锥滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 样式 | 内圈&外圈 |
| 精度等级 | Class 4 |
| 内圈型号 | 3193 |
| 外圈型号 | 3120 |
| 结构 | 单列 |
| 润滑方式 | 不带注油孔 |
| e（轴向载荷系数） | 0.33 |
| Y2（轴向载荷系数） | 1.80 |
| 基本额定静载荷 | 22000 lbf 98000 N 98.00 kN |
| 基本额定动载荷 | 19000 lbf 84500 N 84.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 3193/3120轴承尺寸规格
| 圆锥滚子轴承 - 英制系列和J系列 - 尺寸 | |
| B | 1.2500 in 31.750 mm |
| D | 2.8593 in 72.626 mm |
| Wo | 0.9375 in 23.813 mm |
| Wi | 1.1810 in 29.997 mm |
| W | 1.1875 in 30.162 mm |
| r | 0.1300 in 3.300 mm |
| R | 0.14 in 3.5 mm |
| a（有效荷载中心） | -0.3900 in -9.900 mm |
| U | 1.79 in 45.5 mm |
| V | 1.56 in 39.5 mm |
| X | 2.64 in 67.0 mm |
| Z | 2.40 in 61.0 mm |
NTN 3193/3120轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

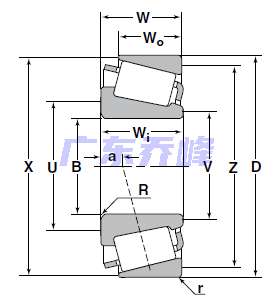

NTN 3193/3120轴承（二维剖面图）
NTN 3193/3120轴承尺寸图
NTN 3193/3120轴承同尺寸型号
| 3188/3120 | 详细尺寸，h：31.75000mm，dD：72.626mm，b：30.162mm，r：3.300mm |
| 3193/3120 | 详细尺寸，h：31.75000mm，dD：72.626mm，b：30.162mm，r：3.300mm |
| 共计找到2条记录 | |
