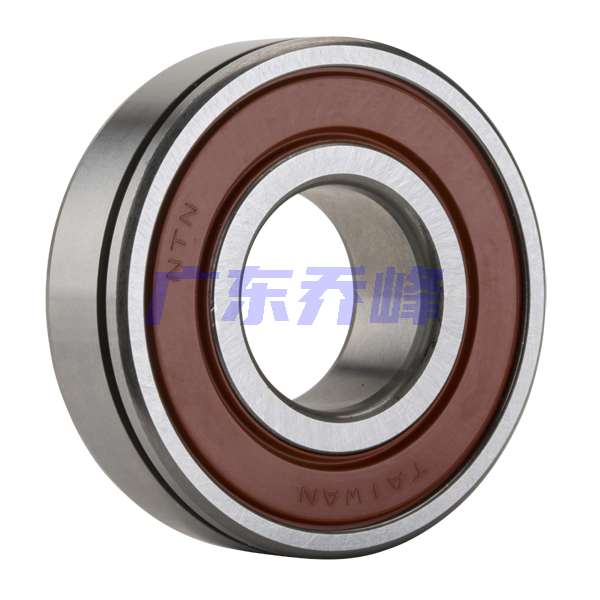

NTN 60/32LLUN轴承代号说明
6
0
/
3
2
L
L
U
N
6：深沟球轴承
0：尺寸系列：10系列
/：分隔符
32：内径：32 mm
LLU：双面接触式密封
N：带止动槽
6：
深沟球轴承
0：
尺寸系列：10系列
/：
分隔符
32：
内径：32 mm
LLU：
双面接触式密封
N：
带止动槽
NTN 60/32LLUN轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 7200转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 15.4 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1810 lbf 8050 N 8.05 kN |
| 基本额定动载荷 | 2930 lbf 13100 N 13.10 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 60/32LLUN轴承尺寸规格
| 单列深沟球轴承 - 双面密封（接触式橡胶密封），带止动环槽 - 尺寸 | |
| d | 1.2598 in 32.000 mm |
| D | 2.2835 in 58.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 2.1890 in 55.600 mm |
| a | 0.0819 in 2.080 mm |
| b | 0.0531 in 1.350 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.4567 in 37.000 mm |
| da max | 1.5354 in 39.000 mm |
| Da max | 2.0866 in 53.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 60/32LLUN轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

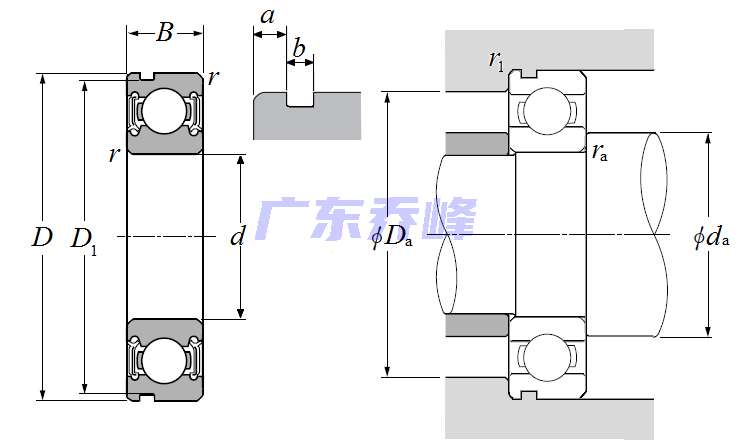

NTN 60/32LLUN轴承（二维剖面图）
NTN 60/32LLUN轴承尺寸图
