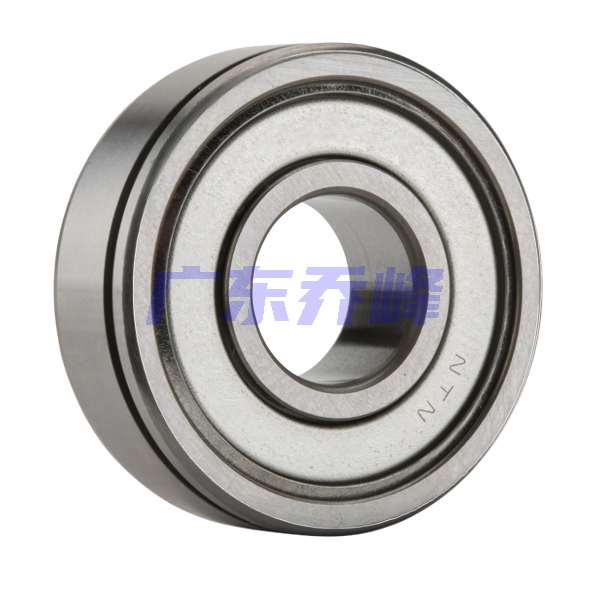

NTN 6911ZZNC3轴承代号说明
6
9
1
1
Z
Z
N
C
3
6：深沟球轴承
9：尺寸系列：09系列
11：内径：55 mm
ZZ：双面带防尘盖
N：带止动槽
C3：C3游隙
6：
深沟球轴承
9：
尺寸系列：09系列
11：
内径：55 mm
ZZ：
双面带防尘盖
N：
带止动槽
C3：
C3游隙
NTN 6911ZZNC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 8200转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 16.2 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 2990 lbf 13300 N 13.30 kN |
| 基本额定动载荷 | 3960 lbf 17700 N 17.70 kN |
| 附件 | 双面防尘盖 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6911ZZNC3轴承尺寸规格
| 单列深沟球轴承 - 双面防尘盖，带止动环槽 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 3.0669 in 77.900 mm |
| a | 0.0827 in 2.100 mm |
| b | 0.0512 in 1.300 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.3622 in 60.000 mm |
| da max | 2.4213 in 61.500 mm |
| Da max | 2.9528 in 75.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6911ZZNC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 6911ZZNC3轴承（二维剖面图）
NTN 6911ZZNC3轴承尺寸图
