NTN 7014U轴承代号说明
7
0
1
4
U
7：单列角接触球轴承，默认接触角：30º
0：尺寸系列：10系列
14：内径：70 mm
U：Ultage 标准
7：
单列角接触球轴承，默认接触角：30º
0：
尺寸系列：10系列
14：
内径：70 mm
U：
Ultage 标准
NTN 7014U轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 高强度，两片接合式，机加工 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 13000转/分钟 |
| 极限转速-脂润滑 | 9500转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 9350 lbf 41500 N 41.50 kN |
| 基本额定动载荷 | 9900 lbf 44000 N 44.00 kN |
| 附件 | 开式 |
| 重量 | 1.345 lb 0.610 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7014U轴承尺寸规格
| 单列角接触球轴承 - Ultage系列 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 3.2913 in 83.600 mm |
| d2 | 3.1693 in 80.500 mm |
| D1 | 3.7953 in 96.400 mm |
| D2 | 4.0433 in 102.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| a（负荷中心） | 1.4213 in 36.100 mm |
| da min | 3.0315 in 77.000 mm |
| Da max | 4.0551 in 103.000 mm |
| Db max | 4.1535 in 105.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 双列宽度 | 1.5748 in 40.000 mm |
| 三列宽度 | 2.3622 in 60.000 mm |
| 四列宽度 | 3.1496 in 80.000 mm |
NTN 7014U轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

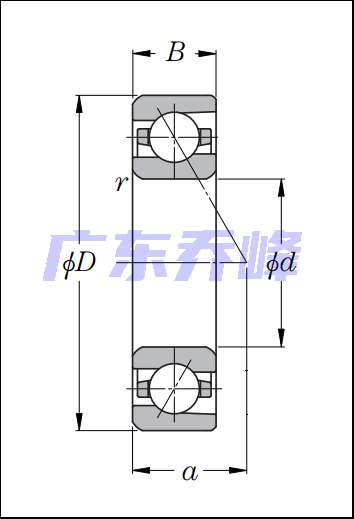

NTN 7014U轴承（二维剖面图）
NTN 7014U轴承尺寸图
NTN 7014U轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 7014UGP5 | 3559 | 693.94 |
| 7014UG/GNP4 | 1912 | 690.99 |
| 7014UDB/GNP5 | 3996 | 1437.91 |
| 7014UDB/GNP4 | 1262 | 1434.63 |
| 7014UCG/GNP5 | 4490 | 681.44 |
| 注：可直接联系销售人员了解详情。 | ||
