NTN 7205HTDB/GM轴承代号说明
7
2
0
5
H
T
D
B
/
G
M
7：角接触球轴承，默认接触角：30º
2：尺寸系列：02系列
05：内径：25 mm
HT：特殊的内部设计，可承受大轴向载荷
DB：背对背配对， / \
/GM：中等预紧
7：
角接触球轴承，默认接触角：30º
2：
尺寸系列：02系列
05：
内径：25 mm
HT：
特殊的内部设计，可承受大轴向载荷
DB：
背对背配对， / \
/GM：
中等预紧
NTN 7205HTDB/GM轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 19000转/分钟 |
| 极限转速-脂润滑 | 14000转/分钟 |
| 结构 | 双列 |
| 预紧力 | 中型 |
| 基本额定静载荷 | 6450 lbf 28800 N 28.80 kN |
| 基本额定动载荷 | 4550 lbf 20200 N 20.20 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7205HTDB/GM轴承尺寸规格
| 双联角接触球轴承 - 背对背配对 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| d1 | 1.3780 in 35.000 mm |
| D1 | 1.6929 in 43.000 mm |
| D2 | 1.8583 in 47.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| da min | 1.2008 in 30.500 mm |
| Db max | 1.8701 in 47.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 7205HTDB/GM轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

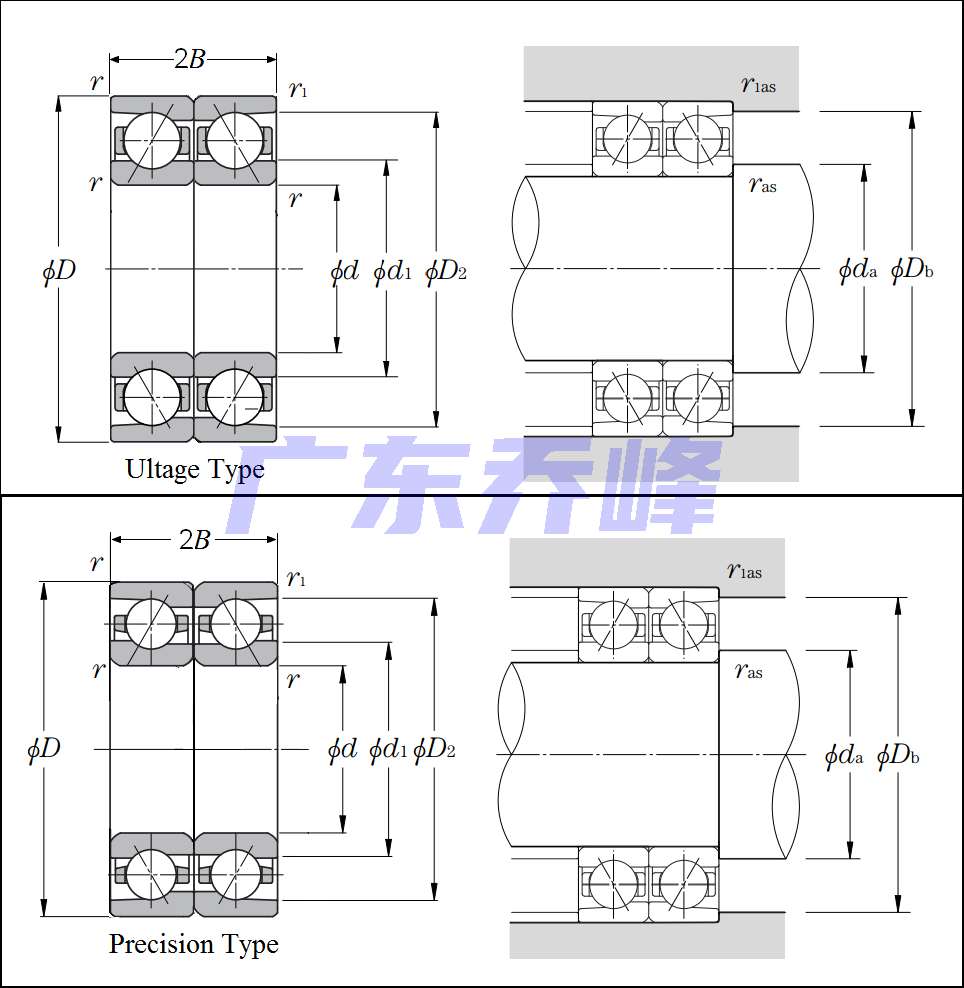

NTN 7205HTDB/GM轴承（二维剖面图）
NTN 7205HTDB/GM轴承尺寸图
